СЕРЫЕ ЧУГУНЫ
Серые чугуны, как и белые, получаются непосредственно при отливке. Однако охлаждение серого чугуна ведется медленно и цементит, выделяющийся из жидкого или твердого раствора, будучи неустойчивым химическим соединением, в особенности при высоких температурах, распадается с образованием графита: Fe3C Fe (C)+C(графит) при температуре выше 7230 и Fe3C Feα(C)+C(графит) при температуре ниже линии PSK.
Графит выделяется в виде пластин. Чем меньше скорость охлаждения, тем в большей степени успевает произойти процесс графитизации. По степени графитизации различают несколько видов серых чугунов: перлитный, перлитоферритный и ферритный чугун. На рис.3.9 показана структура перлитного чугуна. Темные крупные пластинки – графит. Основное поле – пластинчатый перлит. Цементит вторичный и цементит ледебурита распался. Перлитный чугун применяется, например, для изготовления поршневых колец тепловых двигателей.

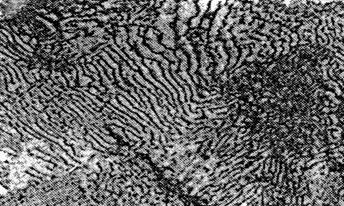

Рис.3.10 Перлитный серый чугун. Травление 4%-ным спиртовым раствором азотной кислоты(х250)
На рис.3.11 показана структура перлитно-ферритного серого чугуна. Темные крупные завихрения пластинки – графит. Серый фон – пластинчатый перлит. Светлый фон – феррит. Графит и феррит залегают вместе, так как они являются продуктом распада цементита. Цементит перлита частично распался.
Рис.3.11 Ферритно-перлитный серый чугун. Травление4%-ным спиртовым раствором азотной кислоты(х250)
На рис.3.12 показана структура ферритного серого чугуна. Темные крупные пластинки – графит. Основное светлое поле – феррит. Цементит перлита полностью распался.
Рис.3.12 Ферритный серый чугун.
