Водослив с широким порогом

Водосливом с широким порогом называется водослив, имеющий горизонтальный порог, длина которого δ в 2-3 раза превышает напор Н
(рис. 17.11). Обычно считается, что на пороге его имеет место плавноизменяющееся движение, близкое к параллельно-струйному.

Рис. 17.10 Рис. 17.11

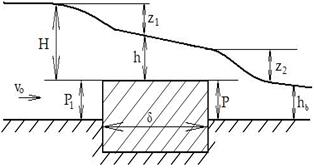

Незатопленный водослив. Незатопленный водослив с широким порогом характеризуется наличием двух перепадов свободной поверхности – в начале и в конце порога (рис. 17.11). Водослив считается незатопленным, когда уровень нижнего бьефа расположен ниже порога водослива, или когда высота подтопления меньше 0,8 напора, т.е. условие незатопленного водослива с широким порогом будет

h_b < p или (h_b - p) < 0,8 Н.

В конце горизонтальной части порога устанавливается примерно постоянная глубина h = h_к – критическая глубина.

Расход черезнезатопленный водослив с широким порогом определяется по формуле (17.3). Коэффициент расхода водослива с широким порогом при отсутствии бокового сжатия изменяется в пределах m = 0,320-0,385 и может быть определен по специальным формулам.

Затопленный водослив. Водослив с широким порогом считается затопленным, когда уровень нижнего бьефа находится выше порога водослива на величину более 0,8 Н₀. Все необходимые коэффициенты для расчета водосливов с широким порогом берутся из таблиц или по полуэмпирическим формулам и здесь не приводятся.
