Характеристикой трубопровода называется график зависимости суммарных потерь напора в трубопроводе от расхода.

Для простого трубопровода потери равны требуемому напору, который в общем случае может быть найден по формуле

, (11.27)

которая при заданных значениях l, d, Σζ, однозначно отражает зависимость напора H от расхода Q.

Для квадратичной зоны сопротивления зависимость (11.27) переходит в следующую

, (11.28)

а если учитывать только сопротивления по длине, то (11.28) примет вид

. (11.29)

Зависимости (11.28) и (11.29) возможно представить в координатах H-Q, задавая ряд значений Q и определяя соответствующие значения Н. Построение графика зависимости Н от Q возможно в любой области сопротивления, а не только в квадратичной.

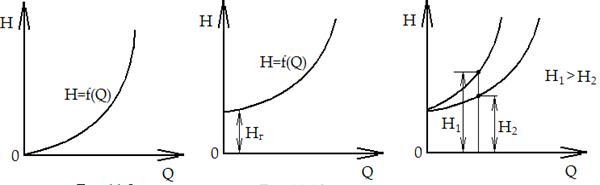

Полученная на рис. 11.9 кривая представляет геометрический образ характеристики трубопровода.

Рис. 11.9 Рис. 11.10 Рис. 11.11

Если помимо гидравлических сопротивлений необходимо еще преодолеть геометрический напор Н_г (высоту Н_г или эквивалентную разность давлений), то график (характеристика трубопровода) будет иметь вид, как на рис.11.10 (Н= Н_г при Q=0).

Допустим, что для данного трубопровода с открытым вентилем на нем построена зависимость Н от Q в виде графика 1 на рис. 11.11; если немного прикрыть этот вентиль на трубопроводе, то коэффициент его как местного сопротивления увеличится. При этом выражение в скобках в (11.27) также возрастет и при том же самом расходе потребуется больший напор, т.е. характеристика изменится и займет положение 2.
