Гидравлического трения

Потери напора по длине трубопровода обычно находят по формуле (9.14). При этом основной задачей является определение коэффициента

гидравлического трения . В общем случае коэффициент гидравлического трения может зависеть от двух безразмерных параметров – числа

Re = и k/d, т.е. .

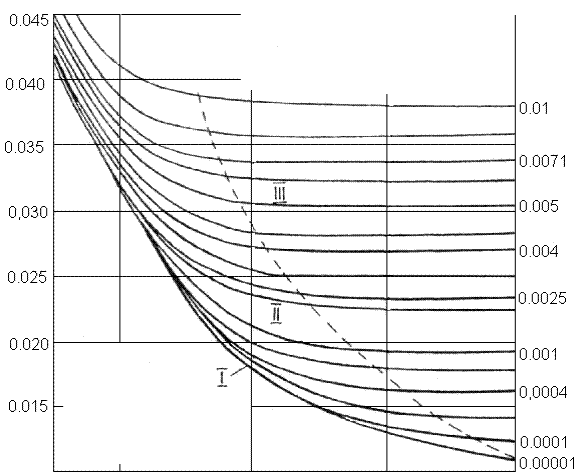

На рис. 10.1 представлен экспериментальный график зависимости коэффициента от числа Рейнольдса, на нем изменение коэффициента представлено рядом кривых, каждая из которых соответствует определённой относительной шероховатости, т.е. отношению k/d.

На графике можно выделить три области: I - область гидравлически гладких труб, соответствующую сравнительно малым числам Рейнольдса, II - область доквадратичного сопротивления, III - область квадратичного сопротивления. В области гидравлически гладких труб коэффициент зависит от числа Рейнольдса, в доквадратичной области коэффициент зависит от числа Re и от относительной шероховатости, а в области квадратичного сопротивления – только от относительной шероховатости.







Рис. 10.1. График Мурина – Шевелёва
