Задание 1. Устройство нивелира и нивелирных реек

1. Изучить устройство нивелира Н-3. В соответствии с ниже приведенным рисунком нивелира (рис. 1) перечислить основные части нивелира и указать их назначение.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

а)

б)

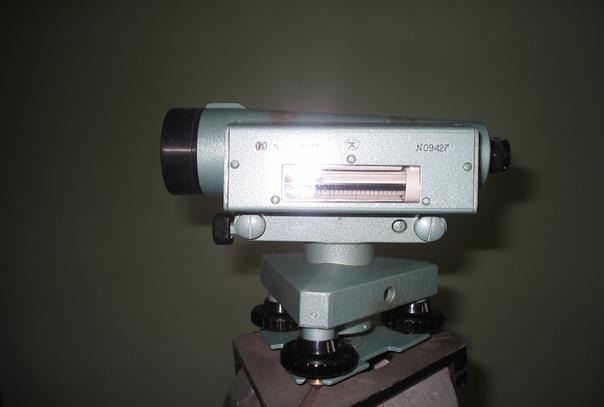

Рис.1 Нивелир Н-3

а) вид со стороны круглого уровня

б) вид со стороны цилиндрического уровня

2. Снятие отсчета по нивелирной рейке.

Записать отсчеты (n) по рейкам, схемы которых приведены

на рис. 2 а и рис. 2 б.

а) б)

n = мм n = мм

Рис. 2. Поле зрения трубы нивелира
