Глава 9. НАДЕЖНОСТЬ ОСНОВНОЙ СИСТЕМЫ

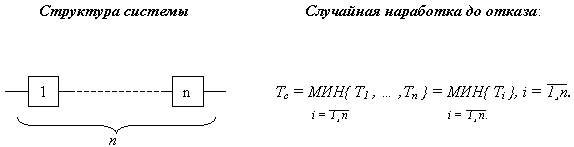

Основные системы (ОС) являются простейшими техническими системами, в которых отказ одного элемента приводит к отказу всей системы.
Работоспособность основной системы обеспечивается при условии, когда все n элементов системы находятся в работоспособном состоянии.
Поскольку события, заключающиеся в работоспособности элементов системы, являются независимыми, то
| вероятность безотказной работы (ВБР) ОС: |
|
| вероятность отказа (ВО) ОС: |
|
При идентичных элементах ОС P1(t) = … = Pn(t) = P(t):
| ВБР: | Pс(t) = P n(t) ; | ВО: | Qс(t) = 1 - P n(t) . |
Поскольку на участке нормальной эксплуатации наработку до отказа можно описать экспоненциальным распределением каждого элемента
Pi(t) = exp( -
i · t),
где i = const, то
| ВБР ОС: |
|
Используя уравнение связи показателей безотказности, выражающее ВБР любого объекта, в том числе и системы
и полагая
получаем, что интенсивность отказов (ИО) ОС равна сумме ИО элементов:
В общем случае, для любого распределения наработки ИО системы равна:
Для n идентичных элементов 1(t) = … = n(t) = (t):
При экспоненциальном распределении наработки до отказа каждого из n элементов ОС Pi(t) = exp( - i · t), где i = const показатели безотказности ОС определяются:
| Неидентичные элементы
1 = … = n =
| Идентичные элементы
1 = … = n =
| |
| ВБР: |
|
|
| ВО: |
|
|
| ИО: |
|
|
| МО наработки до отказа: |
|
|
Выражения для МО наработки до отказа получены из формулы:
| ПРО: | fс(t) = - d Pс(t)/ dt = с exp( - t · с );
| fс(t) = n · · exp( - n · t · )
|
Таким образом, при экспоненциальной наработке до отказа каждого из n элементов, распределение наработки до отказа ОС также подчиняется экспоненциальному распределению.
Для ОС надежность меньше надежности каждого из элементов. С увеличением числа элементов надежность ОС уменьшается.
Например, при n = 1000, Pi(t) = 0,99, Pс(t) < 10 - 4 и средняя наработка до отказа системы в 1000 раз меньше средней наработки каждого из элементов.
Распределение норм надежности основной системы по элементам.
Рассмотренные модели позволяют определить показатели безотказности ОС по известным показателям надежности элементов – так решается задача при завершении технического проекта, после испытаний опытных образцов системы и составляющих элементов.
Иначе: значения Pi(t) i–х элементов хорошо известны и лишь уточняется значение Pс(t) и сравнивается с заданным в ТЗ на проект. При этом, если Pс(t) получается меньшей, чем в ТЗ, то принимаются меры по ее повышению (резервирование, использование более надежных элементов и т. п.).
На начальной стадии проектирования в ТЗ указывается лишь ВБР проектируемой системы. При проектировании используются как элементы с известной надежностью, так и элементы, о надежности которых можно судить лишь по их аналогам (прототипам). При этом необходима предварительная оценка надежности элементов, которая, в дальнейшем, уточняется в ходе испытания опытных образцов системы и элементов.
Существуют различные способы распределения норм надежности:
· по принципу равнонадежности элементов;
· с учетом данных об аналогах элементов;
· с учетом перспектив совершенствования элементов.
Выбор того или иного способа зависит от имеющейся информации о проектируемой системе.
1. Распределение надежности по принципу равнонадежности элементов:
Задано: по техническому заданию Pс(t); n – число элементов системы.
Распределение наработки до отказа элементов – экспоненциальное.
При идентичных (равнонадежных) элементах ( 1 = … =
i = … = n= ):
интенсивность отказа i–го элемента: ln Pс(t) = - n · · t.
2. Распределение надежности с учетом данных о надежности аналогов.
Задано: по техническому заданию ТЗ Pс(t); n – число элементов системы;
интенсивности отказов аналогов – аi ,
.
Определяется доля отказов системы из-за отказов i–го элемента:
ki = аi / ас,
где
– ИО системы по данным об аналогах.
Определяется ИО проектируемой системы: Pс(t) = exp( - с · t )
с = - ln Pс(t) / t ( с > 0; ln P(t) < 0),
и ИО составляющих элементов:
i = ki · с .
3. Распределение надежности с учетом перспектив совершенствования элементов.
Задано: по техническому заданию ТЗ Pс(t); n – число элементов системы;
Изменение ИО аналогов за временной период [19XY по 200Z] годы, аппроксимировано выражением аi =
(
аi , 19 XY),
где аi – ИО i–го аналога в 19XY году.
По выражению аi = ( аi , 19 XY) экстраполируется ИО элементов – аналогов к нынешнему году (году проектирования системы), получаются: а1(94),…, аi(94), ….
Определяется доля отказов системы из-за отказов i–го элемента:
и ИО элементов системы:
i = ki · с = ki ·(- ln Pс(t) / t).
Принципы распределения показателей надежности по 2 и 3 способам отличаются лишь экстраполяцией значений на год проектирования.
Контрольные вопросы и задачи:
1. Что такое основная система и в чем состоит условие ее безотказной работы?
2. Как определяются показатели безотказности основной системы: ВБР и ИО?
3. Как определяются показатели безотказности основной системы: ПРО и МО наработки до отказа?
4. Какой закон распределения наработки до отказа будет иметь основная система, если законы распределения наработки до отказа элементов являются экспоненциальными (привести доказательство)?
5. В чем заключается необходимость распределения норм надежности между элементами основной системы?
6. Какие существуют способы распределения норм надежности между элементами основной системы, и чем они отличаются?
7. Структура проектируемой системы представляется основной системой, состоящей из 10 элементов «A», 15 элементов «B», 32 элементов «D» и 8 элементов «F». Интенсивности отказов элементов известны и равны: A = 2 · 10 -6 час -1 , B = 4 · 10 -6 час -1, D = 2.5 · 10 -6 час -1, F = 5 · 10 -6 час -1. Определить среднюю наработку до отказа T0с и ВБР системы за наработки t1 = 100 час, t2 = 1000 час и в интервале указанных наработок? Определить плотность распределения отказов системы при наработке t2 = 1000 час?
Ответ: T0с = 5 · 10 3 час, P(t1 ) = 0.98, P(t2 ) = 0.819, Pс(t1 , t2 ) = 0.836, f(t2 ) = 1.64 · 10 - 4 час -1.
