Диаграмма состояния серы.

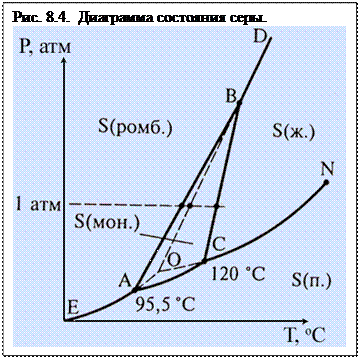

Рассмотрим фазовую диаграмму состояния серы.

Линии ЕА, АС и CN – температурная зависимость давления насыщенного пара над твердой Sромб., Sмон. и Sж. соответственно. Линия АВ – температурная зависимость от внешнего давления фазового перехода Sромб. Sмон. Линии СВ и ОВ – зависимость от внешнего давления температуры плавления Sмон. и Sромб. соответственно. Область устойчивости Sромб. ограничена линиями ЕА, АВ, ВD. Область устойчивости Sмон. ограничена линиями ВС, СА, АВ. Область существования жидкой фазы расположена справа от линий ВС и BD и выше линии CN. Область устойчивости парообразной серы лежит ниже линий ЕА, АС и CN.

В отличие от диаграммы состояния воды с одной тройной точкой на фазовой диаграмме серы таких точек три: А, В и С. В каждой из них могут существовать три фазы одновременно. В точке А – твердая ромбическая, твердая моноклинная и парообразная сера; в точке В – твердая ромбическая, твердая моноклинная и жидкая сера; в точке С – твердая моноклинная и парообразная сера и жидкая сера.
