Инжекция неосновных носителей. Диффузионная и зарядная емкости

Инжекцией называется процесс введения носителей заряда через электронно-дырочный переход при понижении высоты потенциального барьера в область, где эти носители являются неосновными. Вследствие рекомбинации инжектированных носителей с основными, для данной области, их концентрация убывает по мере удаления от p-n перехода (рис. 9), поэтому инжектированнные носители обладают ограниченным временем жизни t.

В тех местах, где находятся не успевшие рекомбинировать инжектированные носители, условие p n > n2i не выполняется. Возникает неравновесное состояние, а инжектирован-ные носители носят название неравновесных.

На рис.9 показано примерное распределение концентрации неравновесных носителей (заштриховано). Для случая бесконечно тонкого и несимметричного p-nперехода (pp>>nn)

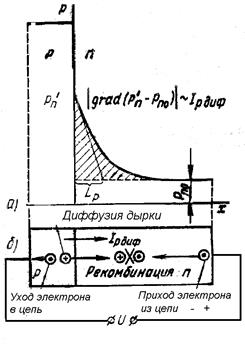

Рис.9. Распределение неравновесных носителей заряда: а – распределение концентрации неравновесных носителей; б – схема p-n перехода
, распределение определяется формулой

,(1.16)

где – концентрация дырок в n-области на границе с p-областью при инжекции;



– концентрация неравновесных носителей на границе;

– концентрация дырок в глубине n-области;

Lp – диффузионная длина пробега дырок в n-области. Она равна расстоянию, на котором концентрация дырок, инжектируемых в n-облaсть, убывает вследствие рекомбинации в e раз:

, (1.17)



где – коэффициент диффузии;

tp – время жизни.

Все сказанное относится и к инжекции электронов.

Инжекция неосновных носителей не приводит к нарушению электронейтральности областей, куда они вводятся, поскольку из внешней цепи поступают дополнительные носители, компенсирующие возможный избыток (цепочка рекомбинаций).

При протекании через переход прямого тока около перехода в p- и n-областях происходит накопление неравновесных носителей. Они образуют пространственные заряды соответствующих знаков. Эти заряды притягивают и удерживают пространственные заряды обратных знаков, создаваемые основными носителями этих областей.

Увеличение прямого напряжения приведет к увеличению концентрации неравновесных и индуцированных зарядов. Это эквивалентно наличию некоторой емкости, получившей название диффузионной.

Изменение напряжения на p-nпереходе DUвызывает приращение диффузионного тока, а это приводит к увеличению концентрации неравновесных и индуцированных зарядов DQ.

Если быстро сменить полярность внешнего источника, то в начальный момент во внешней цепи появится значительный обратный ток, обусловленный процессом рассасывания неравновесных носителей заряда. Затем обратный ток станет равным I0.Это аналогично разряду диффузионной емкости. Ее перезарядки не происходит, поскольку при отсутствии тока диффузии эта емкость исчезает. Для несимметричного p-nперехода (pp >> nn) эта емкость равна



.(1.18)

При tp = 5 мкс; Ipдиф = 10 мА;Cдиф » 2 мкФ.

Область пространственного заряда p-n перехода имеет двойной электрический слой: из положительно заряженных доноров и отрицательно заряженных акцепторов. Этот слой образует зарядную емкость

, (1.19)



где e – относительная диэлектрическая проницаемость кристалла;

e0 – диэлектрическая постоянная;

S p-n – площадь перехода;

d p-n – ширина запирающего слоя.

Зависимость этой емкости от внешнего напряжения



, (1.20)

где – зарядная емкость p-nперехода при U = 0. При прямом смещенииширина p-n перехода уменьшается, Cзаррастет. При обратном – наоборот. При прямом смещении Cзар < C диф, при обратном – Cзар >> Cдиф»0.



1.4. Пробой p-n перехода

При превышении допустимых значений напряжений и токов происходит пробой p-n перехода. Различают электрический и тепловой пробой.

Электрический пробой обусловлен тем, что в сильно легированном полупроводнике критическая напряженность электрического поля приводит к увеличению числа пар носителей заряда и росту обратного тока. Электрический пробой бывает лавинным и туннельным.

Лавинный является следствием ударной ионизации атомов кристалла. Носители заряда, попавшие в область пространственного заряда p-n перехода, под действием сильного электрического поля приобретают энергию, достаточную для ударной ионизации атомов кристалла. Этот пробой возникает в p-n переходах, толщина которых больше средней длины свободного пробега носителей между их очередными столкновениями с узлами кристаллической решетки. Наблюдается при обратных напряжениях больше 15 В.

Рис. 10. Туннельный пробой p-n перехода
Туннельный пробой возникает в сильнолегированных полупроводниках при тонком p-n переходе, при напряжениях до 7 В. Сильное электрическое поле создает условия для перехода валентных электронов из p-области непосредственно в зону проводимости n-области (рис.10). Электрический пробой обратим.

Тепловой пробой p-nперехода возникает в результате нарушения равновесия между выделяемым в переходе и отводимым от него теплом. С ростом обратного напряжения и тока растет выделяемая мощность и температура перехода. От этого растет обратный ток и еще больше растет мощность. Далее происходит лавинообразный рост температуры, локальный разогрев, расплавление и переход разрушается необратимо.
