СХЕМЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
При проведении экспериментальных исследований снимаются вольтамперные характеристики маломощных германиевого и кремниевого электронно-дырочных переходов, причем лабораторная установка позволяет исследовать как прямые ветви, так и обратные ветви вольтамперных характеристик электронно-дырочных переходов (рис.16, 17).
 |
 |
Рис. 16. Схема лабораторной установки для снятия прямой ветви ВАХ электронно-дырочного перехода

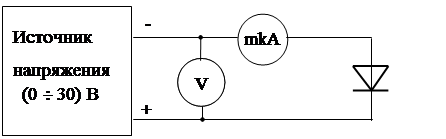

Рис.17. Схема лабораторной установки для снятия обратной ветви ВАХ электронно-дырочного перехода
При снятии прямой ветви ВАХ электронно-дырочного перехода (рис.16) задаются значениями прямого тока и измеряют напряжение на диоде, соответствующее заданному значению тока. Напряжение регулируется с помощью источника входного напряжения, которое может изменяться в диапазоне от 0 до 5 В. При снятии обратной ветви ВАХ электронно-дырочного перехода (рис.17) задаются значениями обратного напряжения и измеряют величину обратного тока, соответствующую данному значению напряжения. Напряжение регулируется с помощью источника напряжения, которое может изменяться в диапазоне от 0 до 30 В.
При экспериментальных исследованиях электронно-дырочных переходов в режиме электрического пробоя снимаются вольтамперные характеристики для разных значений рабочих температур. Причем лабораторная установка позволяет исследовать электронно-дырочные переходы с полевым и лавинным пробоем, исследовать прямые и обратные ветви вольтамперной характеристики. При снятии прямой ветви ВАХ электронно-дырочного перехода (рис.16) задаются значениями прямого тока и измеряют напряжение на электронно-дырочном переходе, соответствующее заданному значению тока. напряжение регулируется с помощью источника входного напряжения, которое может изменяться в диапазоне от 0 до 5 В.
 |
При снятии обратной ветви ВАХ электронно-дырочного перехода, работающего в режиме электрического пробоя, (рис.18) между источником входного напряжения и стабилитроном включается резистор RБ, значение которого определяется наибольшим входным напряжением UВХ МАКС, макси-мальным током стабилизации IСТ МАКС. При проведении экспериментальных исследований необходимо задаваться значениями обратного тока электронно-дырочного перехода, при этом измеряя значения напряжения на переходе.

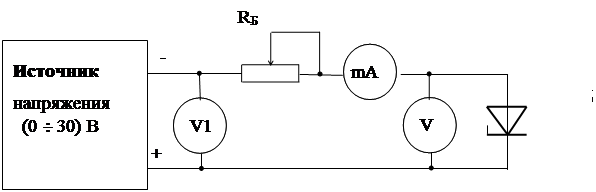

Рис.18. Схема лабораторной установки для снятия обратной ветви ВАХ электронно-дырочного перехода, работающего в режиме электрического пробоя
Миллиамперметр (мА) измеряет ток, протекающий через обратносмещенный электронно-дырочный переход, вольтметр (V) служит для измерения напряжения на переходе, вольтметр(V1) - для измерения напряжения, получаемого от источника напряжения, а RБ- резистор, величина сопротивления которого определяет исходное положение рабочей точки на вольтамперной характеристике электронно-дырочного перехода.
