Тепловой пробой p-n перехода
Тепловой пробой характерен для широких p-n переходов, у которых база слабо легирована примесями. Данный тип пробоя обусловлен разогревом p-n перехода при протекании через него обратного тока. В режиме постоянного тока мощность, выделяемая в p-n переходе, определяется соотношением:
PВЫД = IОБР UОБР.
Отводимая от p-n перехода мощность в результате теплопроводности и дальнейшего рассеяния теплоты в окружающую среду пропорциональна перегреву p-n перехода (ТП-ТОКР) и обратно пропорционально тепловому сопротивлению конструкции диода RТ:
РОТВ = .
В установившемся режиме мощность, выделяющаяся на p-n переходе, и мощность, отводимая от него, должны быть равны:
РВЫД = РОТВ.
Если количество тепла, выделяемого на p-n переходе, превышает количество тепла, отводимого от p-n перехода, то температура перехода начинает расти и возникает тепловой пробой.
Вид обратной ветви вольтамперной характеристики (ВАХ) p-n перехода с тепловым пробоем представлен на рис.12.
В точке А обратное напряжение на p-n переходе достигает значения напряжения теплового пробоя UПР1, при котором начинается быстрый рост IОБР. ВАХ p-n перехода с тепловым пробоем имеет участок АВ, на котором дифференциальное сопротивление отрицательно:
rДИФ = dUОБР/dIОБР < 0,
так как концентрация носителей заряда резко увеличивается и электрическое сопротивление перехода уменьшается относительно быстрее, чем растет ток.

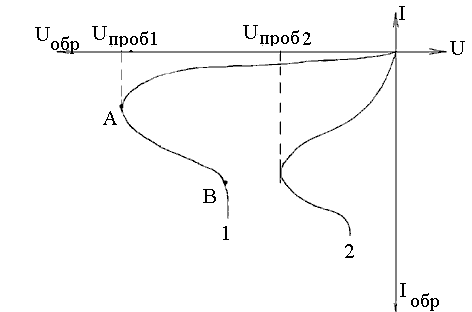

Рис.12. Обратная ветвь ВАХ p-n перехода с тепловым пробоем
Зависимость 1 рис.12 приведена для температуры окружающей среды T1=+20°С, тепловой пробой наступает при напряжении равном UПРОБ1. Если температура окружающей среды возрастет до значения T2=+40°C, то обратная ветвь ВАХ p-n перехода принимает вид зависимости 2 рис.12. Температурный коэффициент напряжения для теплового пробоя имеет отрицательное значение:
ТКНТЕПЛ = DUПРОБ/DТ < 0,
где DUПРОБ = UПРОБ2 – UПРОБ1 изменение напряжения пробоя при изменении температуры на величину DТ = Т2 – Т1.
