Одноконтурне регулювання.

Регульованою величиною є температура продукту на виході з теплообмінника. Регулюючою може бути витрата теплоносія або продукту.

Регулювання температури шляхом зміни витрати теплоносія використовують тоді, коли теплообмінник має порівняно мале запізнення, а до якості перехідного процесу не висувається жорстких вимог.

Якщо тиск теплоносія змінюється істотно або з якихось причин вплинути на зміну теплоносія неможливо (наприклад, в утилізаторах), а також при великому часі чистого запізнення теплообмінника, використовують метод байпасного перетікання продукту. Причому витрата теплоносія може підтримуватись на одному рівні за допомогою стабілізуючої АСР.

Якщо на витрату продукту F_п не накладається обмежень за його зміною, то для ефективного керування процесом доцільно стабілізувати ці витрати перед входом в теплообмінник або регулювати температуру безпосередньо зміною витрати F_п.

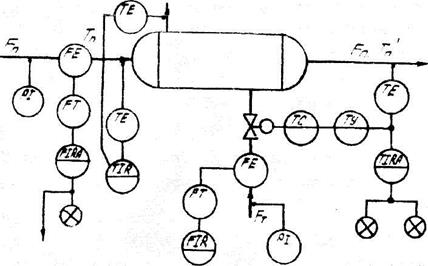

Рис. 6.1 Функціональна схема автоматизації теплообмінника.

Рис. 6.2 Схема регулювання температурною зміною витрати продукту в байпасному трубопроводі:

а- за допомогою одного клапана; б – за допомогою двох клапанів

Рис. 6.3 Схеми регулювання температурою в разі дії на витрати продукту.
