Обеспечение пространственной жесткости одноэтажных каркасных пром. зданий. Вертикальные и горизонтальные связи.

Пространственная жесткость и устойчивость одно­этажного каркасного здания достигаются защемлением колонн в фундаментах. В поперечном направлении про­странственная жесткость здания обеспечивается попереч­ными рамами, в продольном — продольными рамами, образованными теми же колоннами, элементами покры­тия, подкрановыми балками и вертикальными связями.

Назначение связей. Система вертикальных и гори­зонтальных связей имеет следующие назначения: обес­печить жесткость покрытия в целом; придать устойчи­вость сжатым поясам ригелей поперечных рам; воспри­нимать ветровые нагрузки, действующие на торец здания; воспринимать тормозные усилия от мостовых кранов. Система связей работает совместно с основными элементами каркаса и повышает пространственную же­сткость здания.

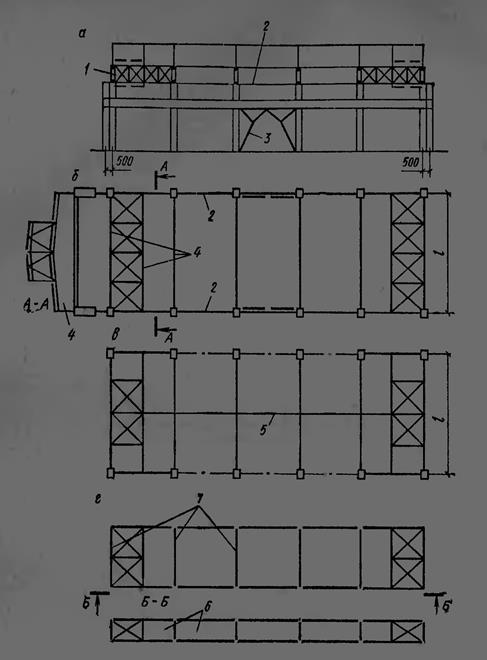

Рис. 13.14. Схемы связей покрытия

а — вертикальные связи; б — горизонтальные связи по нижнему поясу; в — то же по верхнему поясу: г — связи фонаря; 1 — вертикальные связевые фер~ мы; 2 —распорка по верху колонн; 3 — вертикальные связи по колоннам; 4 — ригель поперечной рамы; 5 — распорка по оси верхнего пояса фермы; 6 — плоскость остекления фонаря; 7 — фермы фонаря
