Конструктивные схемы одноэтажных каркасных пром. зданий. Компоновка, деформационные швы, мостовые краны.











Сетка колонн одноэтажных каркасных зданий с мос­товыми кранами в зависимости от технологии производ­ственного процесса может быть 12X18, 12X24, 12X30 м или 6X18, 6X24, 6X30 м. Шаг колонн принимают пре­имущественно 12 м; если при этом шаге используются стеновые панели длиной 6 м, то по наружным осям кроме основных колонн устанавливают промежуточные (фах­верковые) колонны. При шаге колонн 12 м возможен шаг ригелей 6 м с использованием в качестве промежуточ­ной опоры подстропильной фермы

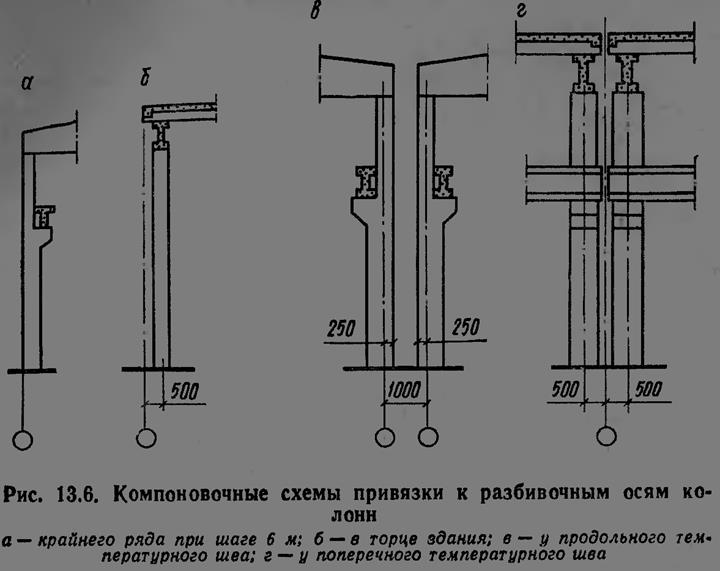

Продольный температурный шов выполняют, как пра­вило, на спаренных колоннах со вставкой (рис. 13.6, в), при этом колонны у температурного шва имеют привяз­ку к продольным разбивочным осям 250 мм (или нуле­вую при 6 м). Поперечный температурный шов также выполняют на спаренных колоннах, но при этом ось тем­пературного шва совмещается с поперечной разбивочной осью, а оси колонн смещаются с разбивочной оси на 500 мм (рис. 13.6, г).

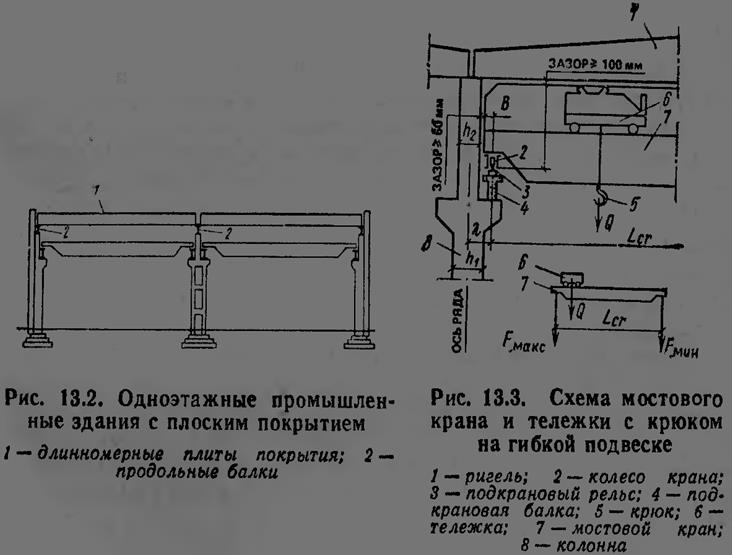

Расстояние от разбивочной оси ряда до оси подкра­новой балки при мостовых кранах грузоподъемностью до 50 т принято λ=750 мм (см. рис. 13.3). Это расстояние складывается нз габаритного размера крана В, разме­ра сечения колонны в надкрановой части hi и требуемо­го зазора С между габаритом крана и колонной. На крайней колонне λ=B+h2+C —250 (в мм).
