Измеритель скорости потока ИСП-1М
Измеритель скорости потока ИСП-1М (рис. 9) предназначен для измерения осредненной во времени скорости водного потока в открытых руслах.
Рис. 9. Общий вид измерителя скорости потока ИСП-1М
1 – вертушка; 2 – сменный лопастной винт; 3 – шток для удлинения стабилизатора; 4 – преобразователь сигналов вертушки; 5 – указатель направления; 6 – вертлюг;
7 – карабины; 8 – стабилизатор
В состав измерителя скорости потока ИСП-1М входит гидрометрическая вертушка со сменными лопастными винтами и преобразователь сигналов вертушки ПСВ-1.
Гидрометрическая вертушка применяется в качестве датчика, преобразующего скорость набегающего водного потока в частоту импульсов выходного электрического сигнала вертушки. Преобразователь (рис. 10), связанный с выходной цепью вертушки сигнальным проводом, формирует из выходных сигналов вертушки последовательность электрических импульсов, измеряет их частоту следования и в соответствии с градуировочной характеристикой лопастного винта вертушки, заложенной в памяти преобразователя, вычисляет значение измеряемой осредненной скорости потока.

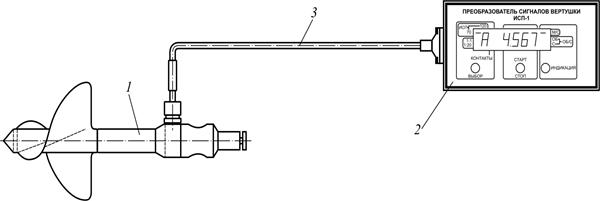

Рис. 10. Измеритель скорости потока ИСП-1М:
1 – вертушка; 2 – преобразователь сигналов вертушки ПСВ-1; 3 – сигнальный провод
Вертушка (рис. 11) состоит из корпуса, ходового механизма и сигналопровода. Корпус собран из кожуха 1 и державки 2. Ходовой механизм выполнен разборным. Он состоит из оси и лопастного винта 3, во внутренней полости которого размещены: корпус с запрессованными в нем двумя подшипниками скольжения и подпятник, являющийся упорным подшипником. Все эти детали фиксируются винтовым наконечником 4.

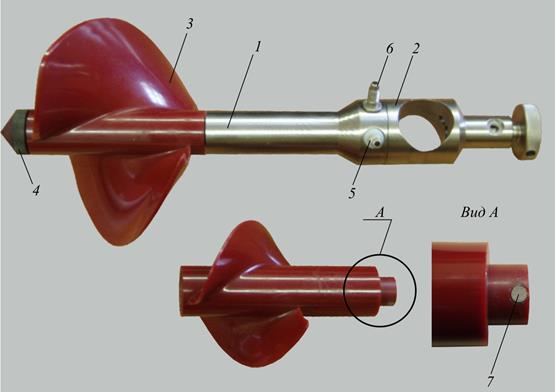

Рис. 11. Вертушка:
1 – кожух; 2 – державка; 3 – лопастной винт; 4 – винтовой наконечник;
5 – изолированная клемма; 6 – клемма; 7 – постоянный магнит
Формирование выходного сигнала вертушки осуществляется замыканием магнитоуправляемого герметизированного контакта, установленного на диэлектрическом корпусе, при воздействии магнитного поля постоянного магнита, закрепленного на втулке лопастного винта.
Вращаясь вместе с лопастным винтом вертушки, постоянный магнит вызывают циклическое замыкание магнитоуправляемого герметизированного контакта, что и является выходным сигналом вертушки.
Преобразователь сигналов вертушки ПСВ-1 (регистратор) представляет собой микропроцессорный прибор с индикацией результатов измерений. Работа преобразователя основана на формировании из выходных сигналов вертушки электрических импульсов и счете их количества. Электрическое питание преобразователя осуществляется от двух гальванических элементов с напряжением 1,5 В.
Преобразователь при работе с вертушкой в составе измерителя скорости потока ИСП-1:
· считает и отображает количество оборотов лопастного винта вертушки за произвольный интервал времени;
· вычисляет и отображает частоту вращения лопастного винта вертушки, осредненную за время измерения;
· вычисляет и отображает осредненную скорость водного потока за время измерения;
· отображает время измерения;
· выдает визуальные сигналы для оповещения оператора о вращении лопастного винта вертушки;
· вырабатывает акустический сигнал при нажатии любой кнопки преобразователя.
Конструктивно преобразователь (рис. 12) выполнен в пластмассовом корпусе с крышкой, в котором размещены печатная плата с электронными элементами, жидкокристаллический дисплей, два гальванических элемента для электрического питания преобразователя. Крышка съемная и используется при замене гальванических элементов. На боковой стенке преобразователя установлены клеммы для подключения вертушки: красного цвета для подключения сигнального провода; черного цвета – общего провода (корпус вертушки). Под лицевой поверхностью корпуса установлен звуковой излучатель, который выдает сигналы при нажатии на любую из кнопок.
Рис. 12. Внешний вид преобразователя ПСВ-1
Включение преобразователя, установка режимов, управление его работой осуществляется кнопками выбор, индикация, старт/стоп (см. рис. 12).
Кнопка выбор предназначена для включения преобразователя и выбора работы вертушки с лопастным винтом диаметром 120 или 70 мм (с которым производятся измерения).
Кнопка индикация предназначена для вывода на дисплей текущего значения одной из величин:
- скорости течения, м/с (индикация скорости производится после окончания процесса измерения);
- частоты вращения лопастного винта, об/с;
- количества оборотов, об;
- времени измерения с момента запуска, с.
Кнопка старт/стоп предназначена для запуска процесса измерения, остановки процесса измерения и переключения режимов измерений с автоматического на ручной.
Преобразователь имеет два режима измерений: автоматический и ручной.
При автоматическом режиме измерение начинается с приходом первого импульса от вертушки после кратковременного нажатия кнопки старт/стоп и заканчивается автоматически в момент прихода очередного импульса при соблюдении двух условий: а) продолжительность времени измерения должна быть не менее 60 с; б) количество оборотов, сделанное лопастным винтом за время измерения, должно быть не менее 20. То есть, если за 60 секунд с момента начала измерения от вертушки поступило 20 и более импульсов, то измерение заканчивается с приходом первого после шестидесятой секунды импульса. Если за 60 с лопастной винт сделает менее 20 оборотов, то окончание измерения происходит по приходу двадцатого импульса от вертушки.
При ручном режиме измерение начинается с приходом первого импульса от вертушки после нажатия и удержания кнопки старт/стоп до установления ручного режима и заканчивается с приходом очередного импульса после повторного нажатия на кнопку старт/стоп.
Результаты измерения, выбранные параметры и режимы сохраняются в памяти преобразователя до начала следующего измерения и при выключении преобразователя.
