Иерархия памяти

Все предыдущие рассуждения справедливы и для других пар запоминающих устройств, например, для оперативной памяти и внешней памяти. В этом случае уменьшается среднее время доступа к данным, расположенным на диске, и роль кэш-памяти выполняет буфер в оперативной памяти.

Рассмотренная нами схема трехуровневой памяти (ассоциативная, основная, вторичная) является частным случаем многоуровневой памяти. Например, как показано на рис. 9.5, разновидности памяти могут быть организованы в иерархию по убыванию скорости доступа и возрастанию цены.

.

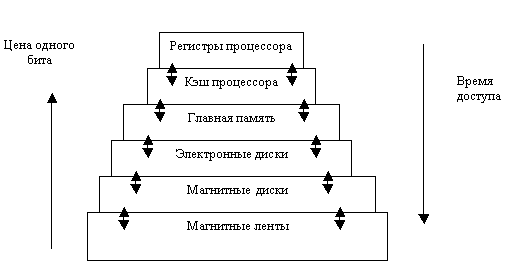

Рис. 9.5 Иерархия памяти компьютера

Считается, что затраты, связанные с переписью информации из одной памяти в другую окажутся меньше выигрыша в быстродействии, который получается за счет сокращения времени выборки из более быстрых слоев памяти. Информация о странице, которая находится в памяти верхнего уровня, хранится также на уровнях с большими номерами. Если процессор не обнаруживает нужную страницу на i-м уровне, он начинает искать ее на последующих уровнях. Когда нужная страница найдена, она переносится в более быстрые уровни. При этом происходит вытеснение какой-то старой страницы, обычно той, которая дольше всего не использовалась. Идея состоит в том, чтобы те страницы, которые чаще всего нужны в настоящее время, находились в более быстрых частях памяти. Эффективность такой схемы обусловлена все тем же свойством локальности (подробнее о локальности и связанным с ним понятием рабочего множества страниц будет рассказано в следующей главе). В результате среднее время доступа для многоуровневой схемы памяти оказывается весьма близким ко времени доступа первого уровня.
