Моделирование двумерного температурного поля

Существуют различные способы моделирования. Наиболее современным является численное моделирование с использованием персональной ЭВМ. Однако долгое время для оценки новых конструктивных решений и узлов использовался метод электроналогии. Суть его заключается в том, что процессы переноса тепла и процессы электропроводности дифференциальными уравнениями одного и того же вида.

Полная аналогия между тепловым потоком и потоком электричества , термическим и омическим сопротивлениями дает возможность быстро измерять приборами параметры электрического поля. Моделирование в таком случае ведется на электроинтеграторах. Схема для изучения температурного поля представлена на рис. 5.6.

Собирается электрическая цепь из электрических сопротивлений кратных термическим (R_к)и сопротивлениям у поверхностей (R_в и R_н), к токопроводящим шинам (ш₁, ш₂) которой подается разность потенциалов . С помощью гальванометра определяется разность потенциала ( ) между шиной и соответствующим узлом сетки.

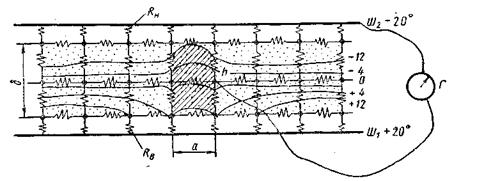

Рис. 5.6 – Схема моделирования температурного поля

Из соотношения вычисляется значение температуры (t_n) в интересующем узле

. (5.17)

Этот способ часто используется в учебных целях для иллюстрации двумерного температурного поля.

Литература

1. Богословский В.Н. Строительная теплофизика. - М.: Стройиздат,1982.

2. СНиП II-3-79** Строительная теплотехника, Госстрой СССР. - М.: ЦИТП Госстоя СССР, 1986. - 32с.

3. Тимофєєв М.В., Носаль А.М. Теплотехнічні розрахунки і конструювання зовнішніх огороджень. – Макіївка, ДонДАБА, 2003. - 53. стор.

4. Ильинский В.М. Строительная теплофизика. – М.: Высш. школа. – 1974.
