Графическое решение уравнения для колебательного контура с нелинейной индуктивностью.
Возможны 3 режима, соответствующие точкам а, б, в. Два из этих режимов (точки б и в) являются индуктивными, а один (точка а) - емкостным. Устойчивыми являются только два режима - точки а и б. Режим в точке в неустойчив, и обязательно переходит или в точку б или в точку а. Если в схеме преобладает шадуктивный режим, то система вернется в точку б и перенапряжений не возникнет. Если преобладает емкостный режим, то возникает резонанс (феррорезонанс), который приводит к значительным перенапряжениям (как видно из рис. 4.13), в 3 раза и более. Кроме этого, на трансформаторе нагрузки изменяется порядок чередования фаз на обратный.

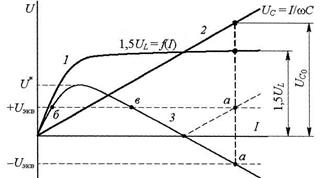

Рис. 4.13. Графическое решение уравнения для колебательного контура с нелинейной индуктивностью: 1 - изменение напряжения на нелинейной индуктивности (обмотке трансформатора);2 - изменение напряжения на емкости; 3 - суммарное изменение напряжения в контуре
Наиболее радикальным средством, устраняющим подобные явления, может быть заземление нейтрали трансформатора нагрузки.
