Пуск и реверс асинхронных двигателей

При включении асинхронного двигателя в сеть трёхфазного переменного тока, пусковой ток IП = (5÷7)Iном. Такое увеличение тока достигается за счет большой частоты вращающегося магнитного поля статора при неподвижном роторе, имеющим скольжение S = 1. Большая частота магнитного поля статора индуктирует большую ЭДС в цепи ротора, которая создает большой пусковой ток ротора. При увеличении частоты вращения ротора уменьшается скольжение, падает ЭДС и ток в цепи ротора.

Прямой пуск асинхронного двигателя допустим, если мощность двигателя меньше мощности источника питания. Если мощности двигателя и питающей сети соизмеримы, то необходимо использовать средства для уменьшения пускового тока.

Двигатель с фазным ротором (рис.6.11) снабжается трёхфазным пусковым реостатом ПР, который, при пуске двигателя, подключается в цепь ротора. При этом сопротивление фаз ротора увеличивается на величину сопротивлений пускового реостата, подключенных к каждой фазе ротора. При достижении двигателем достаточной частоты вращения пусковой реостат выводится, и ротор становится короткозамкнутым.

Рис.7.11. Электрическая схема пуска асинхронного двигателя с помощью пускового реостата

На рис.6.12 изображены механические характеристики пуска асинхронного двигателя с фазным ротором с помощью пускового реостата.

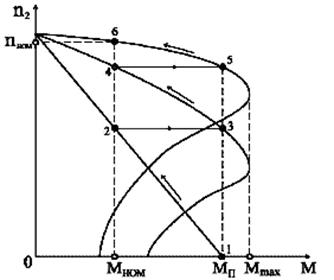

Рис.6.12. Механические характеристики пуска асинхронного двигателя с фазным ротором с помощью пускового реостата

Пуск двигателя начинается с точки 1 с пусковым моментом Мп и происходит по характеристике 1 – 2 при полностью введённом сопротивлении реостата. Как

только двигатель наберёт обороты (точка 2), уменьшают сопротивление реостата и двигатель переходит в режим, соответствующий второй характеристике (точка 3). При этом частота вращения двигателя увеличивается по характеристике 3 – 4. Далее опять уменьшается сопротивление пускового реостата до его закорачивания, частота вращения двигателя переходит на характеристику 5 – 6 и двигатель преобретает номинальную частоту вращения при номинальном моменте вращения.

Пуск в ход асинхронных двигателей с короткозамкнутым ротором осуществляется непосредственным включением в сеть с использованием средств уменьшения пускового тока.

На рис.6.13 изображена схема пуска асинхронного двигателя с помощью реактора. Трёхфазный реактор имеет элементы с реактивными сопротивлениями в каждой фазе. Реактор включается только в момент пуска двигателя, при этом рубильник S2 выключается, а рубильник S1 включает двигатель в сеть.

Пусковой ток при этом плавно возрастает до значения IП = 2Iном, двигатель увеличивает обороты. При достижении номинальных оборотов рубильник S2 включается.

На рис.6.14 изображена схема автотрансформаторного пуска асинхронного двигателя.

Рис.6.13. Схема пуска асинхронного двигателя с помощью реактора.

Рис.6.14. Схема автотрансформаторного пуска асинхронного двигателя.

В момент пуска двигателя включается рубильник S1 и постепенно увеличивают напряжение на двигателе, используя трехфазный автотрансформатор АТ. После того как ротор двигателя раскрутится, через автотрансформатор АТ подают полное напряжение сети и включают рубильник S2.

На рис.6.15 изображена схема асинхронного двигателя с переключением со звезды на треугольник.

Пуск со звезды на треугольник осуществляется в случае, когда при пуске двигателя его нагрузка не превышает 40% номинальной мощности двигателя, кроме того, подобное переключение требует, чтобы напряжение на фазной обмотке соответствовало линейному напряжению сети.

Рис.6.15. Схема асинхронного двигателя с переключением со звезды на треугольник

Это значит, что если линейное напряжение сети 380В, двигатель подключают в сеть звездой, а, если линейное напряжение сети 220В, то двигатель следует подключать треугольником. В первом и во втором случае на обмотку фаз подается напряжение 220В.

При пуске двигателя рубильником S1 подключют сеть, а переключатель S2 устанавливается в положение “Пуск”. Пусковой ток при этом уменьшается в три раза. Двигатель набирает обороты и при номинальных оборотах переключатель S2 устанавливается в положение “Работа”.

На рис.6.16 изображена блок-схема устройства симисторного пуска асинхронного двигателя.

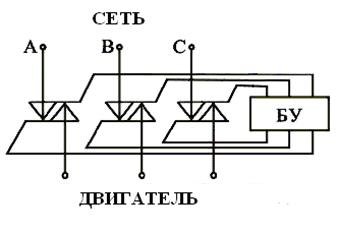

Рис.6.16. Блок-схема устройства симисторного пуска асинхронного двигателя

Симисторы включаются в каждую фазу сетевого напряжения и используют положительный и отрицательный полупериоды переменного тока. Открытие симисторов осуществляется с блока управления БУ путем подачи электрических

ипульсов тока на управляющие электроды. При снятии напряжения с управляющих электродов, двигатель отключается от сети. Смещая по фазе угол импульса тока управления можно изменять сопротивление симисторов или напряжение на двигателе, а, следовательно, и вращающий момент, чем осуществлять плавный пуск двигателя.

На рис.6.17 изображена схема пуска однофазного асинхронного двигателя, имеющего две статорные обмотки, магнитные оси которых располагаются под углом в 90°.

Рис.6.17. Пуск однофазного асинхронного двигателя

Такие машины имеют небольшую мощность до (1÷2) киловатт, их особенность отсутствие пускового момента Мп. Для запуска двигателя необходимы пусковые устройства, к которым можно отнести элементы, имеющие реактивные сопротивления, например конденсатор или катушку индуктивности. На схеме таким пусковым устройством является конденсатор С, который, при пуске двигателя, включается ключом S2 в положение “Пуск”. При достижении двигателем номинальных оборотов конденсатор выключается (положение “Работа”).

На рис.6.18 изображена схема пуска трёхфазного асинхронного двигателя от однофазной сети. При пуске двигателя ключ S2 замыкается на конденсатор С. При достижении двигателем номинальных оборотов, ключ S2 размыкается.

Реверсом называют изменение направления вращения электрической машины.

Направление вращения асинхронного двигателя зависит от порядка следования фаз питающего напряжения.

Рис.6.18. Схема пуска трёхфазного асинхронного двигателя от однофазной сети

На рис.6.19 изображены векторные диаграммы прямого и обратного следования фаз статорных обмоток, соединенных звездой, а также указаны направления вращения электрической машины.

Рис.6.19. Векторные диаграммы прямого и обратного следования фаз

питающего напряжения, поясняющие реверс асинхронного двигателя

Существует несколько способов управления пуском, реверсом и остановкой асинхронных двигателей.

На рис.6.20 изображены схемы управления асинхронным двигателем с помощью переключателя S и магнитного пускателя МП. Реверс и остановка двигателя при управлении магнитным пускателем осуществляется кнопками “Вперед”, ”Назад” и ”Стоп”, управляющими контакторами В и Н, которые имеют силовые контакты и контакты цепи управления, осуществляющих блокировку одновременного включения контакторов.

Рис.6.20. Схемы управления асинхронным двигателем с помощью переключателя и магнитного пускателя

Асинхронные двигатели большой мощности останавливают электроторможением методами противовоключения и рекуперации. При торможении противовключением производится переключение двух фаз статора, изменяется направление вращения магнитного поля статора, скольжение становится больше единицы, и ротор двигателя останавливается. Рекуперативное торможение производится при переводе двигателя в генераторный режим. При этом частота вращения ротора становится больше частоты вращающегося поля статора, скольжение становится меньше нуля, происходит торможение и остановка машины.

6.5. Регулирование частоты вращения трёхфазного асинхронного двигателя

Частота вращения ротора асинхронного двигателя определяется из выражения:

(6.16)

где - частота вращения магнитного поля статора в минуту,

- скольжение ротора,

- частота мгновенных токов в обмотках статора в секунду,

- количество пар полюсов статора.

Исходя из выражения (6.16), регулирование частоты вращения асинхронных двигателей с короткозамкнутым ротором возможно путём изменения частоты тока , скольжения , и количества пар полюсов статора .

Регулирование частоты тока в обмотках статора двигателя может осуществляться тиристорным регулятором частоты, конструкция которого достаточно сложна. При этом происходит плавное регулирование частоты вращения магнитного поля статора.

Регулирование скольжения производится путём изменения подводимого напряжения в цепи статора с помощью трёхфазного автотрансформатора, либо симисторного регулятора, схемы которых приведены выше.

Регулирование частоты вращения асинхронного двигателя путём изменения количества пар полюсов статора , является ступенчатым. Так, если , то количество обмоток статора равно шести. На каждую фазу приходится по две обмотки. При последовательном соединении звездой двух обмоток, соединённых согласно (рис.6.21), получим четырёхполюсное магнитное поле с количеством пар полюсов , которое будут вращаться с чатотой в минуту , или в два раза меньше, чем у двухполюсного магнитного поля с количеством пар полюсов , у которого частота вращения магнитного поля статора в минуту .

На рис.6.22 изображена схема параллельного соединения статорных обмоток, подключенных встречно двойной звездой. Переключение секций фазных обмоток со звезды на двойную звезду происходит при постоянных значениях вращающегося максимального момента и пускового момента.

Рис.6.22. Схема параллельного соединения обмоток статора асинхронного двигателя, соединённых двойной звездой, и образующих двухполюсное магнитное поле

Механические характеристики преключения фазных обмоток приведены на рис.6.23.

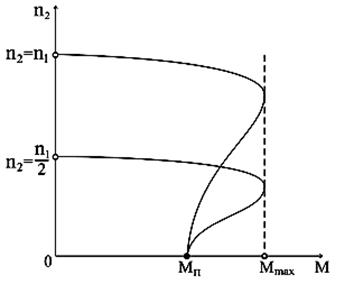

Рис.6.23. Механические характеристики асинхронного двигателя со ступенчатым регулированием частоты вращения

Для регулирования частоты вращения асинхронных двигателей с фазным ротором применяется способ реостатного регулирования скольжения ротора путём изменения активного сопротивления его фазных обмоток.
