Клейові з'єднання

Це найбільш прогресивні види з'єднань при заводському виготовленні клеєних дерев'яних конструкцій. Їхньою основою є конструкційні синтетичні клеї. Ці з'єднання мають ряд важливих переваг. Склеювання дає можливість з дощок обмежених розмірами перерізів і довжин виготовляти дощатоклеєні елементи несучих конструкцій практично будь-яких розмірів і форм. Вони можуть бути прямими і вигнутими, постійного, перемінного і профільного перерізів, висотою, вимірюваної метрами, а довжиною — десятками метрів.

Клейові з'єднання є не менш міцними, чим реальна деревина, монолітними і мають настільки малу піддатливість, що її можна не враховувати при розрахунках і вважати дощатоклеєні елементи як суцільні. Клейові з'єднання є водостійкими. Вони не піддаються загниванню і стійки проти впливу ряду хімічно агресивних середовищ, що забезпечує довговічність клеєдерев’янних елементів. Ці з'єднання технологічні і їхнє виготовлення без особливих труднощів механізується й автоматизується, вимагаючи обмежених трудозатрат. При склеюванні можна використовувати деревину маломірну і зниженої якості шляхом видалення значних вадз наступним стикуванням. Клеєні з'єднання безметальні, що важливо для конструкцій, експлуатованих у приміщеннях з хімічно агресивними середовищами.

Клейові з'єднання по їхньому розташуванню й особливостям роботи можуть бути поперечні, повздовжні і кутові (рис. 3.8). З'єднання досок по пластях -поперечне - застосовується для виготовлення клеєдерев'яних елементів необхідної висоти перерізу. З'єднання застосовується при виготовленні клеєдерев'яних елементів із шириною перерізів, більшою, ніж ширина окремих дощок.

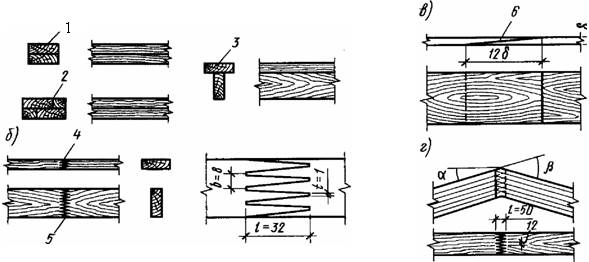

Рис. 3.8. Клейові з'єднання: а — поперечні стики; б — повздовжні стики; в — кутовий стик; 1 — стики по площинам; 2 — по краях;

3 — по площині і краю; 4 — зубчатий шип; 5 — вусовий стик фанери; 6 — кутовий зубчатий шип



Зубчастий шип -це клейове з'єднання кінців дощок по зубсчатій поверхні у вигляді ряду гострих клинів, що виходять на пласті або ребра дощок. Зубчасий шип характеризується трьома параметрами — довжиною зубів l, шириною їхньої основи і шириною вершини — затупленням b. Довжина зубів звичайно не перевищує товщини дощок, а інші параметри забезпечують необхідний ухил зубів відносно осі дощок не більш 1:8 і затуплення не більш 1 мм.

Кутовий зубчастий шип має ту ж форму, що і прямий, і застосовується, головним чином, при виготовленні ломаноклеєних напіврам . Елементи цих рам розташовуються під кутом більшим 120°. Такий зубчатий шип працює на стиск із вигином як суцільний дерев’янний похилий переріз

Розрахунок клейових з'єднань, через те, що вони мають міцність вище міцності деревини 1-го сорту, не потрібен.

З'єднання на вклеєних сталевих стержнях є клейові з'єднання клеєдерев'яних елементів за допомогою коротких стержнів з арматури періодичного профілю класів A-II і A-III діаметром 12...25 мм. Вони вклеюються в прямокутні пази з накладками чи в круглі отвори клеєм (наприклад, епоксидно-цементним), що забезпечує надійне з'єднання деревини зі сталлю (рис. 3.9).

Глибина вклеювання l повинна бути не менш 10 і не більш 30 діаметрів d стержня, ширина паза чи діаметр отвору виконується на 5 мм більше діаметра стержня. Відстань між осями стержнів приймається не менш 3d, а до країв перерізу — не менш 2d. Вклеєні стержні застосовуються для повздовжнього і кутового з'єднань клеєдерев'яних елементів, що працюють на повздовжні сили чи згинальні моменти. Вони сприймають повздовжні розтягуючі сили N (висмикування) чи стискаючі (вдавлення). Сховані в товщі деревини сталеві стержні захищені від хімічно агресивного середовища і швидкого нагрівання при пожежі, що підвищує стійкість з'єднання проти корозії і межу вогнестійкості.

Рис. 3.9. З'єднання на вклеєних стержнях: а— повздовжньо вклеєні; б — похило вклеєні; в — схема роботи;

1-арматурний стержень; 2-отвір; 3 — паз; 4 — рейка



Розрахункова несуча здатність повздовжньо вклеєного стержня Т (МН) при висмикуванні чи вдавленні визнчається по формулі



де l — глибина вклеювання, м;

d — діаметр стержня, м;

Rск = 2,1 Мпа —розрахунковий максимальний опір деревини місцевому сколюванню вздовж волокон в з'єднаннях;

Кск коефіцієнт, що враховує нерівномірності розподілу напруг сколювання по довжині вклеювання; Кск= (1,2 - 0,02) l/d.

Необхідне число повздовжньо вклеєних стержнів у з'єднанні, на якому діють розтягуючі чи стискаючі сили N від розрахункових навантажень, визначаються по формулі

Самі сталеві вклеєні стержні працюють у цьому з'єднанні на розтяг звичайно з великими запасами міцності.

З'єднання на поперечно вклеєних стержнях працюють аналогічно на зсув і зминання поперек волокон деревини біля поверхні отвору. Працюють вони спочатку пружно, потім пластично і руйнуються після великих деформацій, як при місцевому зминанні деревини. Несуча здатність такого з'єднання вище, ніж повздовжнього і коефіцієнт нерівномірності напруг теж вище. Розрахункова несуча здатність такого з'єднання може визначатися по формулі (3.4). Для визначення несучої здатності таких стержнів Т (МН) можна рекомендувати більш точну емпіричну формулу

де Rзм90 = 3 Мпа — розрахунковий опір поперечному місцевому зминанню у вузлових з'єднаннях конструкцій;

Кзм = (1—0,025)l/d—коефіцієнт нерівномірності напруг зминання.

З'єднання на поперечно вклеєних сталевих стержнях з великим ефектом застосовуються в опорних і проміжних вузлах конструкцій. При цьому виключається робота деревини елемента на зминання поперек волокон і розміри з'єднань істотно зменшуються.
