Дощаті настили
Дощаті настили можуть виготовлятися як у цехах деревообробних підприємств, так і в невеликих майстерних будівельних майданчиків. Для їхнього виготовлення може застосовуватися деревина 2-го і 3-го сортів, оскільки місцеві дефекти настилів не знижують міцності покриття в цілому.
Розріджений настил, або лати – це несуцільний ряд дощок, покладених із кроком, обумовленим типом покрівлі і розрахунком. Зазори між краями дощок для їхнього кращого провітрювання повинні бути не менш 2 см. Для прискорення монтажу цей настил доцільно збирати з заздалегідь виготовлених плит, щитів, з’єднаних знизу поперечками і розкосами, з габаритними розмірами, ув’язаними з розміщенням опорних конструкцій з урахуванням умов транспортування.
Подвійний перехресний настил (рис. 4.2, а) складається з двох шарів: нижнього — робочого і верхнього — захисного. Робочий настил являє собою розріджений або суцільний ряд більш товстих дощок і несе на собі всі навантаження, що діють на покриття. Захисний настил являє собою суцільний ряд дощок мінімальною товщиною 16мм і шириною 100 мм. Вони вкладаються на робочий настил під кутом 45...60° і кріпляться до нього цвяхами. Застосовуються також настили із суцільних одношарових щитів, з’єднаних знизу розкосами і поперечками, що мають меншу жорсткість, чим подвійні (рис. 4.2, б).

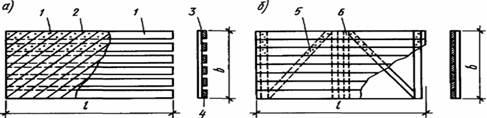

Рис. 4.2. Дощато-цвяхові щити настилів покриттів: а — щит подвійного перехресного настилу; б — щит одношарового разкісного настилу;
1-дошки; 2-цвяхи; 3-косий захисний настил; 4-розріджений робочий настил; 5 — розкоси; 6— поперечки
Розрахунок дощатих настилів здійснюють на міцність і прогинам при згині при дії нормативних і розрахункових значень лінійних розподілених і зосереджених навантажень. Постійне навантаження від власної ваги настилу, утеплювача і покрівлі визначається з урахуванням товщини і густини всіх елементів покриття і є рівномірно розподіленої по площі поверхні настилу.
Дощатий настил покриття розраховується на два поєднання навантажень. Перше поєднання — це загальне навантаження від власної ваги g і ваги снігу s, розташованого на всій довжині плити настилу q=g+s. На розрахункове значення цього навантаження настил перевіряється по несучій здатності при згині. При цьому максимальний згинальний момент, що виникає в перерізі над середньою опорою, М = ql2/8. Момент опору перерізів усіх дощок настилу на розрахунковій ширині W=Вh2/6. Діючі в них напруги σ = M/W≤Rзг, де розрахунковий опір згину деревини 3-го і 2-го сортів Rзг= 13 МПа.
Рис. 4.3. Розрахункові схеми настилів: а— схеми навантажень рівномірних; б— те ж, зосереджених; в— схеми зусиль; / — перше поєднання навантажень;
2 — друге поєднання навантажень; 3 — дошки розрідженого настилу; 4 — дошки робочого настилу
На нормативні значення навантажень перевіряється максимальний відносний прогин настилу:
Друге поєднання — це загальна дія рівномірного навантаження від власної ваги q == g і зосередженої сили Р, прикладеної на відстані 0,43 l. У цьому перерізі виникає максимальний згинальний момент М =0,07ql2+0.21Pl. На цей згинальний момент переріз настилу перевіряється тільки по несучій здатності при згині по формулі σ=m/w≤ Rзг де Rзг — розрахунковий опір деревини згину; з урахуванням коефіцієнта умови роботи при тимчасовій силі mн = 1,2 Rзг = 13·1,2 = 15,6 МПа.
Розрахунок розрідженого настилу, розташованого поперек схилу скатної покрівлі, проводиться на косий згин по формулах (2.9) і (2.10). Розрахункова ширина настилу приймається рівна кроку розміщення дощок з урахуванням перерізу тільки однієї дошки чи приймається рівною 1 м, але при цьому враховуються переріз всіх дощок, розташованих на цій ширині. Зосереджений вантаж Р = 1,2 кН вважається прикладеним до кожної дошки цілком при кроці дощок більше 15 см, а при кроці менше 15 см до кожної дошки прикладається Pcosα / 2.
Подвійний перехресний настил розраховується на згин тільки робочого настилу і тільки від нормальних складових навантажень, оскільки скатні складові сприймаються за допомогою захисного настилу. Розрахункова ширина настилу приймається В = 1 м з врахуванням усіх дощок, кількість яких при кроці а п= 1/a. Зосереджені вантажі розподіляются тут на ширину 0,5 м і тому в розрахункову ширину входять подвоєні величини Р = 2,4 кН. При підборі перерізу настилу зручно задаватися перетином дощок b´h. (см), потім визначати необхідний момент опору Wн = M/Rзг, необхідну загальну ширину дощок Вн = Wн/h2, потім крок їх розміщення а =100b\Bн (см).
Сполучні цвяхи шарів чи настилу з розкосами часто працюють зі значними запасами міцності. При великих ухилах і навантаженнях їх розраховують на скатні складові навантажень за умовною схемою балки, утвореної двома сусідніми прогонами і настилом.
