Регулярно-ячеистое представление данных

Регулярно-ячеистое представление пространственных объектов путем соотнесения объектов с территориальными регулярными ячейками некоторых сетей – это модель, используемая в первых геоинформационных проектах (например, система CGIS, Канада). Этот подход включает разбиение территории на ячейки правильной геометрической формы (прямоугольной, квадратной, треугольной и т.п.) в некоторой системе координат. На рис. 3.13 изображен фрагмент городской территории, покрытый прямоугольной сеткой – в качестве ячеек выступают прямоугольные ячейки. Размер ячеек зависит от того, с какой детальностью мы хотим описать территорию. Сеть может строиться, разумеется мысленно, на плоскости или поверхности эллипсоида, в последнем случае регулярными ячейками являются сферические трапеции заданного углового размера. Размеры ячеек могут быть различными и определяются требуемым пространственным разрешением.

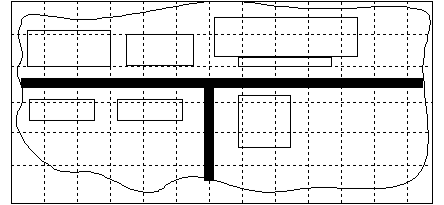

Рис. 3.13. Разбиение фрагмента городской территории
на сеть прямоугольников

Наиболее часто употребляемыми регулярными плоскими моделями являются квадрат (рис. 3.14а) и треугольник (рис. 3.14б). Треугольники служат также хорошей основой для создания выпуклых (сферических) покрытий.

Рис. 3.14. Типы регулярных моделей

В общем случае кроме регулярных ячеистых структур бывают нерегулярные и вложенные. Последние делятся на рекурсивные и иерархические. Следует отметить, что в случае необходимости оперировать данными для описания объектов с различным пространственным разрешением применяются системы вложенных друг в друга, обычно иерархических, территориальных ячеек.
