Векторизація растра

EasyTrace має сім інструментів векторизації (трасування). Це основний трасувальник, призначений для простеження суцільних і пунктирних ліній, а також трасувальники ламаних, ортогональних, точкових ліній, замкнутих прямокутних контурів, інструмент контуровання заштрихованих областей та інструмент контуровання залитих плям. Крім того, пакет забезпечений засобами введення точкових об'єктів - точок, кіл, блоків і тексту.

Рис. 33 Інструменти векторизації Easy Trace

Щоб почати трасування горизонталей необхідно вибрати інструмент векторизації кривих ліній .

На панелі управління інструментів зробити активним векторний шар Gorizontal і ввести в поле Z-координати абсолютну висоту горизонталі , яку плануємо векторизувати.

Рис. 34 Введення Z - координати

При цьому слід пам’ятати, що при векторизації кожної наступної горизонталі необхідно змінювати Z- координати.

Рис. 35 Вікно проекта в режимі векторизації

Вибрати автоматичний режим трасування (кнопка ) і встановити курсор на горизонталь, яку будемо векторизувати. Програма розпочне автоматичну векторизацію. Перервати процес можна натискнувши праву кнопку мишки. Якщо у програми виникають проблеми з векторизацією (наприклад , при роздвоєнні лінії або при пунктирних лініях) то необхідно вказати правильний шлях програмі за допомогою лівої кнопки миші. Якщо векторизується замкнута лінія програма автоматично її замкне. При векторизації незамкнутої лінії наприкінці лінії (наприклад края топокарти) необхідно її перервати, зробивши подвійне клацання правої кнопки мишки. Якщо при авторежимі програма часто збивається і зупиняється краще перейти на ручний режим.

За допомогою редактора векторних об’єктів можна вказати на будь – яку цифровану горизонталь і редагувати її, тобто замкнути, розімкнути, приєднати, видалити, копіювати використовуючи додаткове меню «Редактор поліліній».

Рис. 36 Вікно додаткового меню «Редактор поліліній»

Наприклад нам необхідно замкнути горизонталь, для цього натискаємо «Редакторі…» настикаємо і далі виконуємо команду

Рис. 37 Виконуємо операцію замикання горизонталі

Виконавши векторизацію топокарти , ми також за допомогою додаткових команд можем удосконалити нашу векторизовану карту, а саме за допомогою команди «Режим індикації Z» та команди «Режим відображення координатної сітки» .

Рис. 38 Векторизована карта з координатною сіткою та з індикацією висот

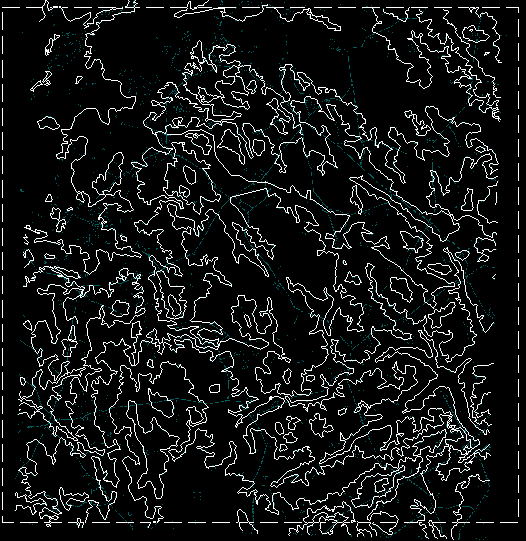

Рис. 39 Цифрова карта
