НА ИЗГИБНУЮ ПРОЧНОСТЬ

Этот расчет выполняют, сопоставляя расчетное напряжение sF2max(МПа) и допускаемое предельное напряжение изгиба sFP2max (см. п. 17.2). При этом должно соблюдаться условие

, (21.1)



где sF2расчетное напряжение изгиба зубьев колеса, МПа (см. формулу (20.1));

T2max – наибольшая нагрузка из числа подводимых к передаче, Н×м;

T2 – исходная расчетная нагрузка (крутящий момент на колесе), Н×м.



Выполнение неравенства (21.1) исключает возможность появления пластических деформаций, поломку зубьев колеса и завершает расчет передачи на прочность. Смазочные материалы для передачи выбирают с учетом рекомендаций раздела 25.

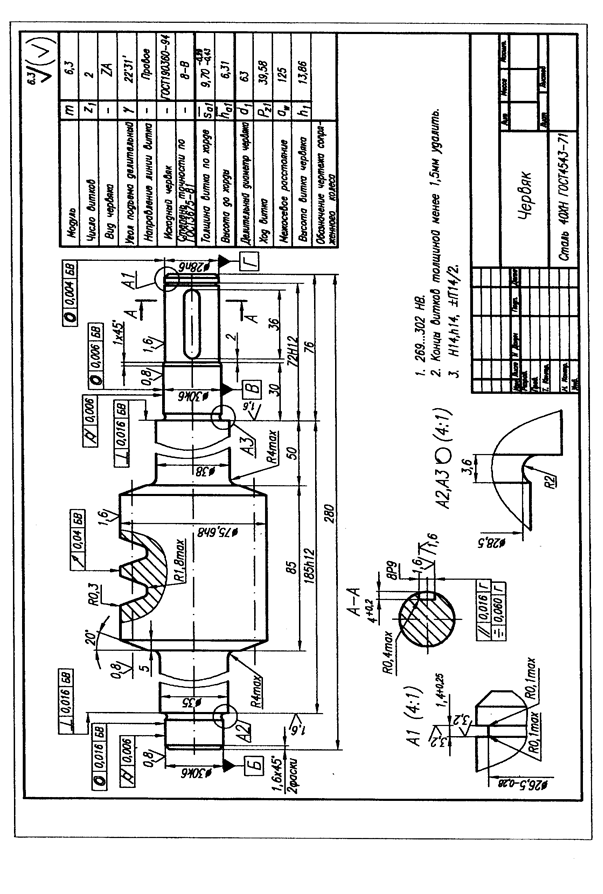

· После завершения расчетов передачи следует ознакомиться с конструкциями колес и червяков, их достоинствами и недостатками и предварительно выбрать наиболее оптимальный вариант для использования при компоновке редуктора или привода [3, с. 42 – 46; 30]. Рекомендации по проектированию деталей червячных передач изложены в [3, с. 72 – 75, 366 – 371; 24, с. 530 – 536; 29, с. 132 – 137; 43, с. 332 – 335]. Рекомендации по выбору точности обработки деталей указаны в [3, с. 371; 24, с. 536 – 558; 42, с. 440 – 456; 43, с. 448 – 454; 44; 45 с. 279 – 283]. Предельные отклонения межосевого расстояния fa и смещения средней плоскости fx см. в табл. 21.1 и 21.2.Примеры выполнения чертежей приводятся на рис. 21.1 и 21.2.









Таблица. 21.1

Степень точности по нормам контакта Предельные отклонения ±fa, мкм, при межосевом расстоянии аw, мм
до 80 св.80 до 120 св.120 до 180 св.180 до 250 св.250 до 315 св.315 до 400 св.400 до 500 св.500 до 630 св.630 до 800 св.800 до 1000

Примечания. 1.Принятое обозначение fa - предельное отклонение межосевого расстояния в передаче (ГОСТ 3675-81).

2. Предельные отклонения межосевого расстояния в станочном зацеплении (при обработке колеса) ± fac £ 0,75×fa [44, c. 41]; предельные отклонения межосевого расстояния корпуса червячной передачи ± (0,6 – 0,7) ×fa.



Таблица 21.2

Степень точности по нормам контакта Предельные отклонения ±fx, мкм, при межосевом расстоянии аw, мм
до 80 св.80 до 120 св.120 до 180 св.180 до 250 св.250 до 315 св.315 до 400 св.400 до 500 св.500 до 630 св.630 до 800 св.800 до 1000
