Розрахунок зони захисту подвійного стрижньового блискавковідводу
Блискавковідвід вважається подвійним, коли відстань між стрижньовими блискавкоприймачами L не перевищує граничної величини Lmax. В супротивному випадку обидва блискавковідводи розглядаються як одиничні.
Конфігурація вертикальних і горизонтальних перерізів стандартних зон захисту подвійного стрижньового блискавковідводу (висотою h і відстанню L між блискавковідводами) надана на рис 2. Побудова зовнішніх областей зон подвійного блискавковідводу (напівконусів з габаритами hо, rо) виконується за формулами табл. 2, 3, 3а для одиничних стрижньових блискавковідводів. Розміри внутрішніх областей визначаються параметрами ho і hс, перший з яких задає максимальну висоту зони безпосередньо біля блискавковідводів, а другий -мінімальну висоту зони посередині між блискавковідводами (практично вона не повинна бути меншою від висоти об’єкту захисту.
При відстані між блискавковідводами L≤Lc межа зони не має провисання
(hc = hо). [6]
Для відстаней Lс≤ L ≤ Lmax висота hс визначається за формулою
hc = hо ×(Lmax – L)/ (Lmax – Lс) [7]

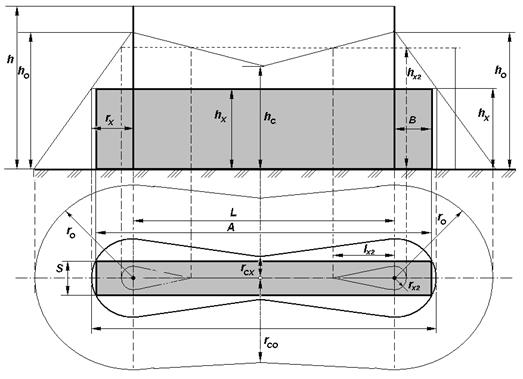

Рис 2. Зона захисту подвійного стрижньового блискавковідводу
L – відстань між блискавковідводами h– висота блискавковідводу
hо – максимальна висота зони захисту безпосередньо біля блискавковідводу
rо– радіус конуса захисту (торцева частина зони захисту)
rх– максимальна напівширина зони в горизонтальному перерізі на висоті hx
hс– мінімальна висота зони захисту посередині між блискавковідводами
rсх– напівширина горизонтального перерізу в центрі між блискавковідводами
Граничні відстані Lmax і Lc для блискавковідводів висотою до 150 м обчислюються за емпіричними формулами табл. 4. При більшій висоті блискавковідводів слід користуватися спеціальним програмним забезпеченням.
Таблиця 4. Розрахунок параметрів зони захисту подвійного стрижньового блискавковідводу
| Надійність захисту Р3 | Висота блискав-ковідводу h, м | Lmax , м | Lc, м |
| 0,9 | від 0 до 30 | 5,75 h | 2,5h |
| від 30 до 100 | [5,75 – 3,57·10-3(h – 30)] h | 2,5h | |
| від 100 до 150 | 5,5h | 2,5h | |
| 0,99 | від 0 до 30 | 4,75h | 2,25h |
| від 30 до 100 | [4,75–3,57·10-3(h – 30)] h | [2,25 – 0,01007(h – 30)] h | |
| від 100 до 150 | 4,5h | 1,5h | |
| 0,999 | від 0 до 30 | 4,25h | 2,25h |
| від 30 до 100 | [4,25–3,57·10-3(h – 30)] h | [2,25–0,01007(h –30)] h | |
| від 100 до 150 | 4,0h | 1,5h |
Розміри горизонтальних перерізів зони обчислюються за наступними формулами, загальними для всіх рівнів надійності захисту:
- максимальна напівширина зони rхвгоризонтальному перетині на висоті hx вичисляється за формулою :
rх = ro (ho- hx)/ ho [8]
- довжина горизонтального перерізу lx2
на висоті hx2 ≥ hc:
lx= L× (ho- hx2)/(2× (ho- hс)) [9]
при hx < hc : lx = L / 2 [10]
- ширина горизонтального перерізу в центрі між блискавковідводами 2rсх на висоті hx ≤ hc :
2rсх = 2ro (hс- hx)/ hс [11]
При значенні мінімальної висоти зони захисту посередині між блискавковідводами hc = hx ширина горизонтального перерізу в центрі між блискавковідводами 2rсх стає рівною 0, rсх = 0
