ДОСЛІДЖЕННЯ КОЛИВАНЬ СТРУНИ

Звуковий ґенератор, віброперетворювач, струна, нерухомий блок, масштабна лінійка, тягарці.

Опис вимірювального пристрою

Рис.1

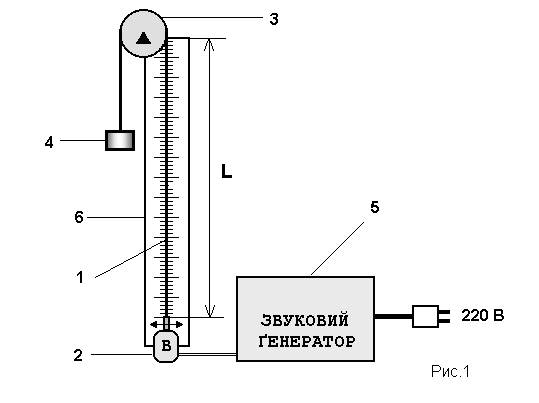

Об’єктом дослідження є вертикальна натягнена струна (1), у якій можуть виникати стоячі хвилі (рис.1). Її нижній кінець прикріплений до вібратора віброперетворювача (2). Це пристрій, що перетворює електричні коливання, створені звуковим ґенератором (5), у механічні коливання тієї ж частоти і збуджує вимушені коливання струни. Верхній кінець струни перекинуто через нерухомий блок (3) і

навантажено основним тягарцем (4). Накладаючи на тягарець (4) додаткові тягарці, можна змінювати силу натягу струни. Довжина L частини струни, яка здійснює механічні коливання, дорівнює віддалі між нижньою точкою закріплення та точкою дотику струни до блоку, і надалі буде вважатися довжиною струни. Частоту (у звуковому діапазоні) і амплітуду коливань вихідного сигналу звукового ґенератора можна регулювати за допомогою відповідних ручок на його передній панелі. Координати вузлів та пучностей стоячої хвилі, а також її довжину визначають масштабною лінійкою (6).
