Преднамеренные отключения при параллельном соединении элементов

При параллельном соединении элементов в случае простоя одного из них остальные элементы не выводятся из работы и питание не нарушается.

В процессе функционирования СЭС возможен случай, когда один из элементов простаивает, а второй отказывает. При этом, если система состоит из двух элементов, она отказывает.

Интенсивность отказов системы в таком случае включает три слагаемых:

, (7.6)

где – возможность отказа одного из элементов во время простоя другого элемента после отказа; – возможность отказа первого элемента во время простоя после преднамеренного отключения второго элемента; – возможность отказа второго элемента при простое после преднамеренного отключения первого элемента.

Чем чаще и продолжительнее преднамеренные отключения, тем больше ' и " и тем ниже надежность системы.

Интенсивность отказов и среднее время восстановления системы, состоящей из двух параллельно соединенных элементов, рассчитываются по формулам

; (7.7)

, (7.8)

где

;

; (7.9)

.

Пример 7.2

Определить показатели надежности схемы, представленной на рис. 7.4. Показатели надежности выключателей и шин РУ не принимаются во внимание. Длина ВЛ 10 кВ равна 10 км, КЛ 10 кВ – 3 км.

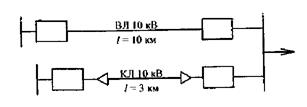

Рис. 7.4

Решение

Рис. 7.5

Схема замещения (рис. 7.4) состоит из двух параллельно соединенных элементов 1 и 2 (рис. 7.5). Исходные показатели надежности определены по данным табл. 3.2 с учетом длин ВЛ и КЛ:

=0,25×10=2,5 год-1; =6 ч; =0,25×10=2,5 год-1; =5,8 ч;

=0,1×3=0,3 год-1; =25 ч; =0,5×3=1,5 год-1; =3 ч.

Результаты расчетов по формулам (7.6)-(7.9):

ч;

ч;

ч;

ч.

Рассмотренный пример свидетельствует о сильном влиянии преднамеренных отключений на результирующую надежность схемы. Интенсивность отказов без учета преднамеренных отключений составляет 60 % числа отключений системы.
