Возведение фундаментов из сборных железобетонных элементов

Работы по возведению фундаментов и фундаментных стен подвалов из блоков были изучены на объекте:

Сборные ленточные фундаментысостоят из сборных фундамент­ных подушек, армированных по расчету, выше которых устанавливают блоки стен. Железобетонные фундаментные плиты-подушки и бетон­ные стеновые блоки унифицированы, номенклатура предусматривает их разделение на четыре группы, каждая из которых отличается вос­принимаемой нагрузкой. Для повышения жесткости сооружения, для выравнивания осадок при строительстве на слабых грунтах и в качест­ве антисейсмических мероприятий сборные фундаменты усиливают армированными швами или железобетонными поясами, устраиваемы­ми поверх фундаментных подушек или последнего ряда стеновых фун­даментных блоков по всему периметру здания на одном уровне.

При песчаных грунтах фундаментные блоки укладывают непосред­ственно на выровненное основание, при других грунтах - на песчаную подушку толщиной

10 см. Под подошвой фундаментов нельзя остав­лять насыпной или разрыхленный грунт, его необходимо удалить и вместо него засыпать песок или щебень. Углубления в грунтовом ос­новании высотой более 10 см заполняют монолитным бетоном. Шири­ну и длину песчаного основания делают на 20...30 см больше разме­ров фундамента, чтобы блоки не свисали с песчаной подушки.

Фундаментные блоки укладывают по схеме их раскладки в соот­ветствии с проектом, чтобы обеспечить разрывы для про­кладки труб водоснабжения, канализации и других вводов.

Монтаж начинают с установки маячных блоков по углам и в мес­тах пересечения стен. Фундаментный блок и подается краном к месту укладки, наводится и опускается на основание, незначительные откло­нения от проектного положения устраняют, перемещая блок монтаж­ным ломиком при натянутых стропах. При этом поверхность основа­ния не должна быть нарушена. Стропы снимают после того, как блок займет правильное положение в плане и по высоте. Разрывы между блоками ленточного фундамента и боковыми пазухами в процессе монтажа заполняют песком или песчаным грунтом и уплотняют.

При монтаже фундаментов под колонны и тщательно контролируют положение устанавливаемых блоков относительно основных осей. С помощью нивелиров контролируют положение блоков по высоте, у блоков стаканного типа проверяют отметку дна стакана, у других - ­верхней плоскости блока.

Монтаж стен подвала (стеновых блоков) начинают после про верки положения уложенных фундаментных блоков (подушек) и устройства гидроизоляции. Если в проекте отсутствуют особые указания, то в ка­честве изоляции расстилают слой раствора толщиной 2...3 см по очи­щенной поверхности фундаментов; раствор одновременно служит вы­равнивающим слоем.

В соответствии с монтажной схемой на фундаментах размечают положение стеновых блоков первого (нижнего ряда), отмечая места вертикальных швов. Монтаж начинают с установки маячных блоков в углах и местах пересечения стен на расстоянии 20...30 м друг от друга. После установки маячных блоков на уровне их верха натягива­ют шнур - причалку, по которому устанавливают рядовые блоки.

Последующие ряды блоков монтируют в той же последовательно­сти, размечая раскладку блоков на нижележащем ряду. Первые два ряда блоков устанавливают с уложенных фундаментных блоков, по­следующие - с инвентарных подмостей. Марка раствора, на котором должны монтироваться блоки, указывается в проекте.

Монтажный кран можно располагать на бровке котлована, тогда в пределах захватки сначала монтируют все фундаментные блоки, а затем блоки стен подвала. Если кран находится в котловане, то фун­даменты и стены подвала устанавливают отдельными участками, исходя из того, что монтажный кран не сможет вторично войти в зону, где уже уложены блоки выше уровня земли.

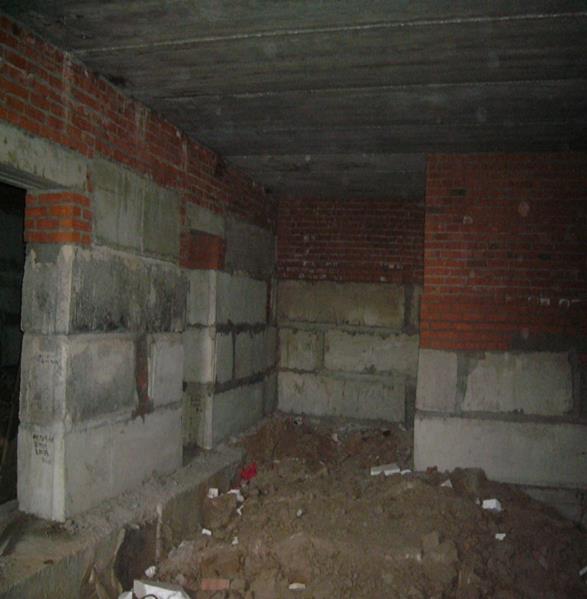

Рис 9 Стеновые блоки
