Приложение 7
Мостовые опорные краны типа Н (ГОСТ 25711-83, ГОСТ 6711-81)

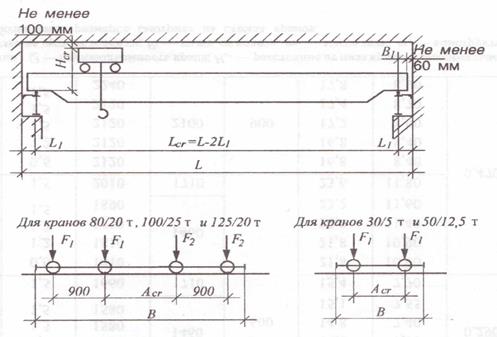

Рис. 1. Схемы мостовых опорных кранов
| Q, т | Lcr, м | Hcr, мм | B, мм | Acr, мм | B1, мм | Нагрузка, кН | Масса, т | TRS | Схема крана | ||
| F1 | F2 | mT | mk | ||||||||
| 16,5 22,5 28,5 | 2,40 | 13,0 15,8 21,0 | Р43 или КР70 | Рис. 1. | |||||||
| 20/5 | 16,5 22,5 28,5 | 6,30 | 22,0 25,5 33,2 | ||||||||
| 32/5 | 16,5 22,5 28,5 | 8,70 | 28,0 35,0 41,0 | ||||||||
| 50/12,5 | 16,5 22,5 28,5 | 13,5 | 41,5 48,5 59,5 | Р50, КР70, КР80 | |||||||
| 80/20 | 33,0 | 98,0 110,0 123,0 | КР100 | ||||||||
| 100/20 | 36,0 | 107,0 117,0 131,0 | КР120 | ||||||||
| 125/20 | 39,0 | 112,0 124,0 143,0 |
Обозначения, принятые в таблице: тип крана H – нормальный, режимная группа 5К; Q – грузоподъемность крана (числитель на большом крюке, знаменатель – на малом); Fi – максимальная нагрузка на колесо крана; Lcr – пролет крана; Hcr – высота от головки кранового рельса до верхней точки тележки; В1 – величина свеса крана от оси колеса; TRS – тип рельса.
