Состав.

Фонтанная арматура включает трубную обвязку (головку) и фонтанную елку с запорными и регулирующими устройствами.

Трубная обвязка устанавливается на колонную обвязку и предназначена для обвязывания скважинных трубопроводов (НКТ), контроля и управления потоком скважинной среды в затрубном (межтрубном) пространстве.

Фонтанная елка устанавливается на трубную обвязку и предназначена для контроля и регулирования потока скважинной среды в скважинном трубопроводе и направления его в промысловый трубопровод.

Варианты схем

ГОСТ 13846-89 предусматривает шесть типовых схем фонтанных елок (рисунок 2.2) и две типовые схемы трубных головок (рисунок 2.1).

Типовые схемы фонтанных елок включают четыре схемы с тройниковыми елками - с одним тройником (схемы 2 и 1), либо двумя (схемы 3 и 4) и две схемы с крестовыми елками (схемы 5 и 6).

В тройниковой двухструнной арматуре рабочая струна – верхняя, а в крестовой может быть любая. Запасные струны используют для замены штуцера или запорного устройства.

Сверху елка заканчивается колпаком (буфером) с трехфазовым краном и манометром. Для спуска в работающую скважину приборов и устройств вместо буфера ставится лубрикатор.

Для регулирования дебита скважины на боковых струнах елки установливается дроссель регулируемого и нерегулируемого типа. Запорные устройства в запорной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.Регулирование параметров потока неполным открытием-закрытием запорных устройств не допускается

Схемы трубных головок предусматривают подвеску одного или двух концентрично расположенных колонн НКТ (рисунок 2.1). Трубы подвешиваются к трубной головке либо на резьбе, либо на муфте. При оборудовании скважины двумя колоннами НКТ (двухрядная конструкция подъемника) трубы меньшего диаметра подвешиваются над тройником (крестовиком) в стволовой катушке на резьбе или на муфтовой подвеске; трубы большего диаметра подвешиваются на нижнем тройнике (крестовине).

Рисунок 2.1 — Схемы трубных обвязок фонтанной арматуры (ГОСТ 13846-89) а –для одной колонны НКТ; б – для двух колонн НКТ

1 — ответный фланец; 2 — запорное устройство; 3 — трубная головка; 4 — манометр

Фонтанная арматура с выкидной линией соединяется манифольдом, который включает запорные и предохранительные устройства, тройники и другие элементы.

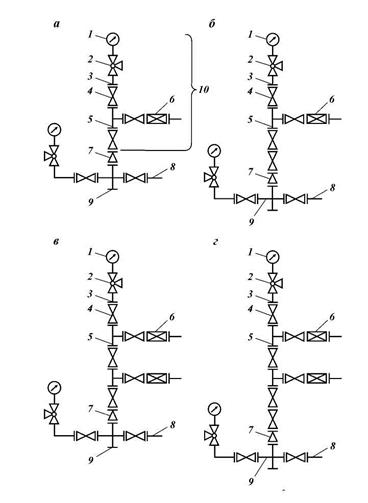

Рисунок 2.2 — Типовые схемы фонтанных елок

тройниковые — схемы 1, 2, 3 и 4; крестовые — схемы 5 и 6; (2 — тройник; 1 — манометр; 2 – запорное устройство к манометру; 3 – фланец под манометр; 4 - запорное устройство; 5 – тройник (крестовина); 6 — дроссель; 7 — переводник к трубной головке или катушка; 8 — ответный фланец; 9 – трубная головка; 10 – фонтанная елка)
