Упругость насыщенных паров

Упругость (давление насыщенного пара) углеводородов характеризует то давление, при котором газ начинает конденсироваться и переходить в жидкое состояние.У индивидуальных углеводородов в чистом виде упругость паров (Qi) есть функция только температуры: Qi =ƒ(Т).

Величина упругости насыщенных паров углеводородов повышается с ростом температуры. Это повышение тем выше, чем ниже плотность углеводорода. Аналогично с ростом молекулярной массы углеводорода величина упругости насыщенный паров углеводородов уменьшается при равных температурах (рис. 2.14).

Анализ зависимостей, представленных ниже (рис. 2.14) свидетельствует, что давление паров метана наибольшее. При нормальных условиях метан нельзя превратить в жидкость (пунктирная линия), так как его критическая температура (Ткр) = –82,4 ^оС (190,75 К).

Зависимости изменения объёма жидкого и парообразного пропана от давления при конкретной температуре (рис. 2.15 а) имеют гиперболическую форму. При сжатии

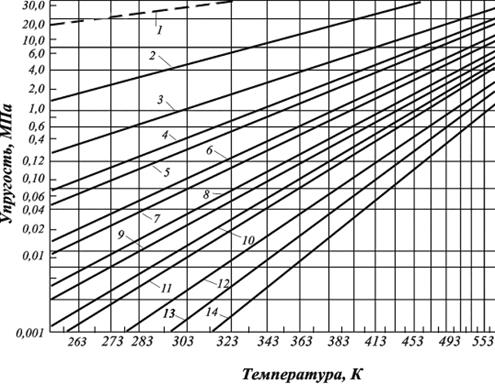

Рис. 2.14. Кривые упругости насыщенных паров чистых углеводородов:

1 – метан; 2 – этан; 3 – пропан; 4 – изобутан; 5 – бутан;

6 – изопентан; 7 – пентан; 8 – изогексан; 9 – гексан;

10 – изогептан; 11 – гептан; 12 – октан; 13 – нонан; 14 – декан

пропана от точки М до точки А он находится в состоянии перегретого (ненасыщенного) пара. Ненасыщенными (перегретыми) парами называются пары, которые при данной температуре и давлении образуют только однофазную паровую систему.

Рис. 2.15. Зависимости объёма жидкости от давления и температуры (а) и кривая упругости насыщенных паров (б) при температурах К:

1 – 283; 2 – 293; 3 – 303; 4 – 313; 5 – 323

Ненасыщенные пары могут существовать при данном давлении, если их температура выше температуры насыщенных паров, или при данной температуре, если их давление меньше давления насыщенных паров.

В точке А пар становится насыщенным, а при дальнейшем изменении объёма (участок АВ) он постепенно переходит в жидкость при неизменном давлении. В точке В заканчивается переход пара в жидкость. При дальнейшем сжатии пара будет резко повышаться давление при почти неизменном объёме. Горизонтальный участок АВ соответствует неизменности давления в процессе конденсации паровой фазы в жидкую фазу. Величина этого давления называется упругостью насыщенных паров природного газа при температуре опыта и обозначается Q. Чем ближе значение температуры, при которой измеряется упругость насыщенного пара газового компонента к значению критической температуры, тем короче горизонтальный участок. На основе полученных данных строят кривые упругости насыщенных паров, представляющие зависимости давления от температуры испарения данной жидкости (рис. 2. 15 б).

Насыщенным называется пар (газ), находящийся в равновесии с жидкостью. Для однокомпонентной системы условия равновесного сосуществования фаз определяются температурой и давлением. Между этими параметрами при равновесии существует взаимно однозначное соответствие: чем выше температура системы, тем выше давление, при котором находится данная равновесная система (рис. 2.16).

Рис. 2.16. Общий вид зависимости давления насыщенных паров от температуры:

АК – кривая давления насыщенных паров; I – область жидкой фазы; II – область перегретых (ненасыщенных) паров

Каждая точка кривой АК (рис. 2.16), например точка С, связывает давление насыщенных паров с температурой кипения жидкости.

Состояние вещества, при котором исчезает различие между его жидкой и газообразной фазами, называется критическим.

Критическая температура (Ткр) – максимальная температура, при которой газ и жидкость могут ещё сосуществовать в равновесии.

Выше температуры, равной критической, газ ни каким повышением давления нельзя перевести в жидкость.
