Изоляционные расстояния распределительных устройств
При определении изоляционных расстояний по воздуху между токоведущими частями, а также от токоведущих до заземленных элементов распределительного устройства (РУ) руководствуются испытательными напряжениями, установленными для электрооборудования, при этом для РУ напряжением до 220 кВ за основу принимают испытательные напряжения грозовых импульсов, а для РУ 330 кВ и выше- испытательные напряжения промышленной частоты. Определение необходимой длины воздушных промежутков производится по экспериментальным кривым разрядных напряжении.
Поскольку ошиновка РУ весьма протяженна и вероятность пробоя воздушных промежутков при такой протяженности ошиновки повышается, вводится коэффициент запаса. Изоляционные расстояния между фазами принимаются на 10 см больше., чем между фазой и землей. Если ошиновка гибкая, то изоляционные расстояния должны быть увеличены с учетом возможных сближений проводов в пролете под действием ветра или изменений температуры.
В целях обеспечения безопасности обслуживающего персонала расстояния между фазой и землей в тех местах, где это необходимо, должны быть увеличены. Минимальные расстояния от не огражденных токоведущих частей до земли увеличиваются на 270 см, при этом расстояние от нижней кромки диэлектрической части изоляторов до земли должно быть не менее 250 см. Минимальные расстояния между токоведущими частями и ограждениями, зданиями или сооружениями увеличиваются на 200 см. Минимальные расстояния от токоведущих частей до транспортируемого оборудования увеличиваются на 75 см.
Таблица 13.1. Наименьшие расстояния в свету от токоведущих частей до различных элементов ОРУ.
| Расстояние | Обозначение на рисунке | При номинальном напряжении, кВ | |||||||
| Между проводниками разных фаз | Аф.ф. | ||||||||
| От токоведущих частей или от элементов оборудования и изоляции, находящихся под напряжением, до: | |||||||||
| Заземленных конструкций или постоянных внутренних ограждений высотой не менее 2м. | Аф.з | ||||||||
| Постоянных внутренних ограждений высотой до 1.6м и транспортируемого оборудования | Б | ||||||||
| Между токоведущими частями разных цепей в разных плоскостях при обслуживаемой нижней цепи и не отключенной верхней | В | ||||||||
| От не огражденных токоведущих частей до земли или до кровли зданий при наибольшем провисании проводов | Г | ||||||||
| Между токоведущими частями разных цепей в разных плоскостях, а также разных цепей по горизонтали при обслуживании одной цепи и не отключенной другой; от токоведущих частей до верхней кромки внешнего забора; между токоведущими частями и зданиями или сооружениями | Д | ||||||||
| От контакта и ножа разъединителя в отключенном положении до ошиновки | Ж |

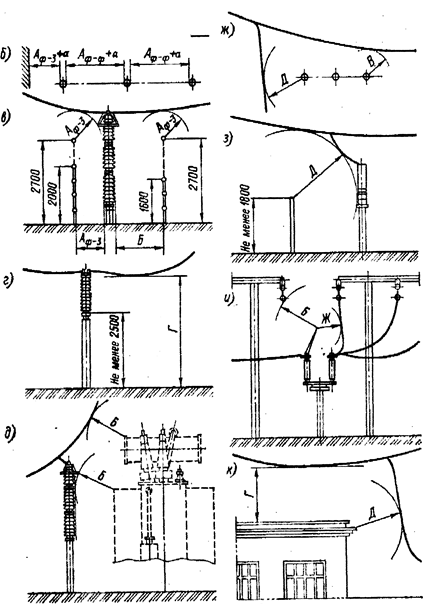

Рис.13.1 Наименьшие расстояния в свету от токоведущих частей до различных элементов ОРУ.

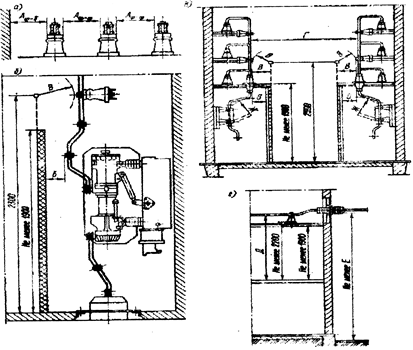

Рис.13.2 Наименьшие расстояния в свету от токоведущих частей до различных элементов ЗРУ.
Таблица 1. Наименьшие расстояния в свету oò токоведущих частей до различных частей элементов ЗРУ
| Расстояние | Обозначение на рисунке | При номинальном напряжении, кВ | |||||||
| Между проводниками разных фаз, | Аф.ф. | ||||||||
| от токоведущих частей до: | |||||||||
| заземленных конструкций и частей зданий | Аф.з | ||||||||
| сплошных сооружений | Б | ||||||||
| сетчатых ограждений | В | ||||||||
| между не огражденными токоведущими частями разных цепей | Г | ||||||||
| от не огражденных токоведущих частей до пола | Д | ||||||||
| от не огражденных выводов из ЗРУ до земли (при выходе их не на территорию ОРУ и при отсутствии | Е | ||||||||
| от контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту | Ж |
14. “Изоляционные расстояния на ЛЭП “
Воздушные промежутки между проводами и заземлёнными частями опор должны иметь электрическую прочность не меньше, чем гирлянды изоляторов. Если воздушная линия проходит в местности с очень низкой грозовой деятельностью и редко подвергается грозовым перенапряжениям, то импульсная прочность её изоляции не имеет значения. В таких случаях минимальные изоляционные расстояния на опорах выбираются так, чтобы их прочность не была ниже мокроразрядных напряжений гирлянд, т.е выбираются по значению внутренних перенапряжений. На линиях электропередачи, подверженных грозовым перенапряжениям , воздушные промежутки должны иметь и импульсные разрядные напряжения не ниже, чем у гирлянд изоляторов. В последнем случае для линий напряжением до 500 кВ импульсная прочность оказывает влияние на величину изоляционных расстояний. Минимальные изоляционные расстояния определяются с учётом отклонения гирлянд от вертикального положения под действием ветра.
При расчёте допустимой длины водушного промежутка провод - опора по уровню внутренних перенапряжений сначала определяется расчётное значение разрядного напряжения воздушного промежутка Uрасч по отношению
| abUрасч ³ Кдоп. Uраб.мак. , | ( 14.1) |
где a » 0,85 - коэффициент, учитывающий возможность разброса величин разрядных напряжений;
b - коэффициент, учитывающий снижение разрядных напряжений при неблагоприятных атмосферных условиях ( в различных пунктах страны b для высоты до 1000м над уровнем моря равен 0,84);
Кдоп - допустимая кратность внутренних перенапряжений.
ТАБЛИЦА 1 Наименьшие изоляционные расстояния по воздуху на опорах воздушных ЛЭП.
| Расчётные Условия | Наименьшие изоляционные расстояния в см, при номинальном напряжении ВЛ в Кв. | ||||||||
| до | |||||||||
| По грозовым перенапряже-ниям | 20/ | 40/ | 40/ | 100/ | 130/ | 180/ | 260/310 | 320/400 | _____ |
| По внутрен- ним перена- пряжениям | 10/22 | 15/ | 30/ | 80/ | 110/ | 160/ | 215/ | 300/420 | 410/ |
| По рабочему напряже- нию | ___ | 7/ | 10/ | 25/ | 35/ | 55/ | 80/ | 115/ | 190/330 |
По расчётному значению разрядного напряжения Uрасч и по опытным кривым разрядных напряжений промежутков провод - опора определяется необходимое значение изоляционного расстояни.При выборе длины воздушного промежутка по грозовым перенапряжениям расчетное значение разрядного напряжения принимается равным 50% Uимп импульсного разрядного напряжения гирлянды изоляторов. Поправка на метеорологические условия не вносится, поскольку импульсные прочности воздушных помежутков и гирлянд изоляторов в зависимости от этих условий изменяется примерно одинаково.
