Испытания изоляции повышенным напряжением

Испытания высоким напряжением являются прямой проверкой уровня кратковременной электрической прочности изоляции, т.е. ее способности выдерживать грозовые и внутренние перенапряжения. Эти испытания входят в программы типовых и заводских приемо-сдаточных испытаний.

Конкретные значения испытательных напряжений, правила и методика проведения испытаний высоким напряжением устанавливаются стандартными или техническими условиями на соответствующее оборудование.

Испытания грозовыми импульсами напряжения. Испытания проводят полными и срезанными импульсами напряжений. Параметры полного грозового импульса: длительность фронта =1,2±0,36 мкс; длительность импульса мкс (рис. 6.1, а).

Срезанный импульс должен представлять собой стандартный полный импульс напряжения, срезанный на фронте или на спаде импульса при времени мкс (рис.6.1 б и 6.в).

Испытания внутренней изоляции (кроме газовой) проводят трехударным методом, т.е. путем приложения к испытуемой конструкции трех полных и трех срезанных импульсов нормированных значений напряжения положительной и отрицательной полярности.

Изоляция считается выдержавшей испытания, если при воздействии импульсов напряжения не произошёл полный пробой, и не наблюдались недопустимые повреждения изоляции. Последние могут быть обнаружены по искажению формы приложенного импульса напряжения или по результатам последующих измерений характеристик ЧР или значений tgd. Испытания внешней изоляции, а также внутренней газовой проводят 15-ударным методом (приложением по 15 полных и срезанных импульсов каждой полярности). Конструкция считается выдержавшей испытания, если не произошло ни одного полного разряда или повреждения в несамовосстанавливающейся изоляции конструкции и произошло не более двух полных разрядов в каждой серии из 15 импульсов в газовой или внешней изоляции.

Рис. 6.1. Формы импульсов грозовых перенапряжений

Испытания коммутационными импульсами напряжения. При испытаниях оборудования переменного тока на напряжения 330 кВ и выше применяют коммутационные импульсы напряжения апериодический (рис. 6.2 а) и колебательные – периодические (рис. 6.2 б,в), параметры которых определяются ГОСТом.

= 100-300 мкс, Т_и = 1000-3000 мкс

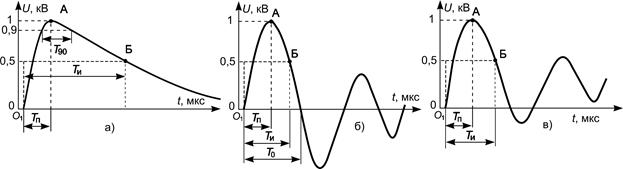

Рис. 6.2.Форма коммутационных импульсов напряжения: а) апериодический; б,в) колебательные.
