Обладнання систем примусової вентиляції

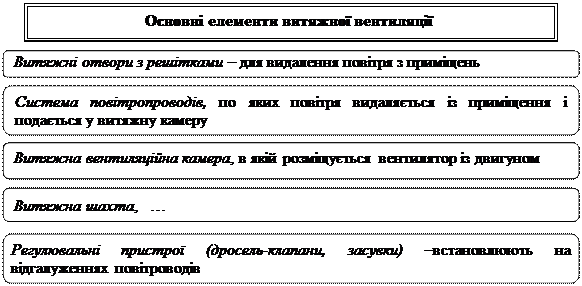

В системах припливно-витяжної вентиляції (рис. 6) присутні основні елементи наведених видів вентиляції.

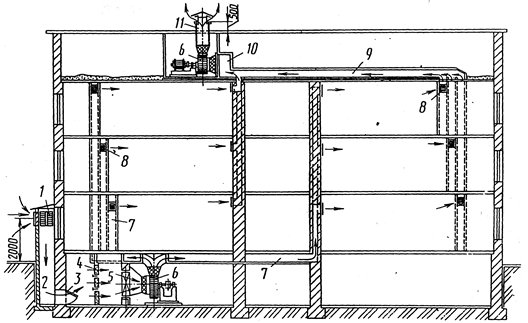

Рис. 6. Припливно-витяжна загальнообмінна вентиляція:

1 – повітрозабірна решітка; 2 – шахта припливна; 3 – утеплений клапан; 4 – фільтри повітряні; 5 – калорифери; 6 – вентилятор; 7 – припливний повітропровід; 8 – припливні і витяжні решітки; 9 – витяжний повітропровід; 10 – витяжна камера; 11 – витяжна шахта

Основне обладнання систем вентиляції розміщують у припливних і витяжних камерах. Приміщення, які потребують максимальних повітрообмінів, повинні бути наближені до венткамер. Розміри вентиляційних камер у плані визначають, виходячи з габаритів обладнання, що там встановлюється. Орієнтовна площа венткамер продук­тивністю 5–10 тис. м³/г близько 12–16 м².

Припливні камери необхідно максимально наближати до місць забору повітря.

Вентиляційні камери витяжних систем розміщують якнайближче до місць викиду повітря в атмосферу. Найчастіше їх облаштовують у верхніх поверхах, на горищі або на покрівлі, якщо це не шкодить архітектурному вигляду будівлі.
