Нагрівальні прилади систем опалення

Нагрівальні прилади у системах опалення призначені для передачі тепла від теплоносія до повітря приміщень за рахунок теплообміну. Встановлюються в місцях найбільшого надходження холоду.

Найбільш розповсюдженими є радіатори, які віддають тепло випромінюванням і частково конвекцією (камінний тип). Вони складаються із окремих секцій, що дозволяє збирати прилади різної площі, і можуть бути ребристими чи плоскими. Виготовляються із сталі, чавуну, алюмінію, кераміки, фарфору.

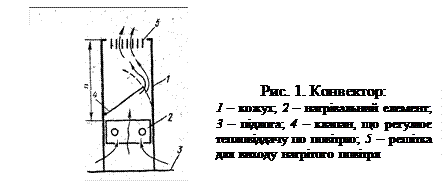

Широко використовуються також конвектори (рис. 1), які віддають тепло за рахунок циркуляції повітря (конвекційний тип). Кімнатне повітря надходить у прилад через нижній отвір, стикаючись із нагрівальною поверхнею (ребриста труба) нагрівається і виходить через верхній отвір. За рахунок руху повітря інтенсивність теплообміну збільшується порівняно з радіаторами на 20%. У конвектор довжиною понад 0,55 м може бути вмонтований зволожувач повітря.

В приміщеннях, де в якості фасаду використовується вітрина з низьким підвіконним простором, перевага надається підлоговим канальним конвекторам (фанкойлам). Корпус такого приладу монтується в підлозі. Передача теплової енергії відбувається шляхом природної чи примусової (за допомогою вентилятора) конвекції.

Останнім часом активно використовуються опалювальні панелі, які являють собою плити (здебільшого бетонні) з вмонтованими у них змійовиками із стальних труб, або електропровідним кабелем. Такі панелі розміщують у конструкціях підлоги, стін, стелі.

Нагрівальні кабелі (рис. 2) призначені для обігрівання приміщень у житлових і виробничих приміщеннях. Максимальна температура металевого провідника становить 100° С.

металевий нагрівальний провідник

двошарова ізоляція із пластика

мідне обплетення

пластикова оболонка

Рис. 2. Нагрівальний кабель

Для регулювання підігріву повітря у приміщенні на опалювальні прилади може встановлюватися вентиль з термостатичною головкою, яка є одночасно чутливим і регулюючим елементом. Шток вентиля переміщується за рахунок зміни об’єму рідини в чутливому елементі і відповідно змінюється витрата води через нагрівальний прилад.Діапазон регулювання температури у приміщенні може коливатись від 10 до 28° С.

Електронні термостатичні головкиз мікропроцесором дозволяють регулювати температуру за певною програмою впродовж дня, тижня, трьох тижнів з використанням більше ніж 60 режимів.
