Модульная пространственная координационная система. Координационные оси

Модульная координация размеров в строительстве (МКРС) представляет собой совокупность правил взаимного согласования (координации) размеров объемно-планировочных и конструктивных элементов зданий и сооружений, строительных изделий и оборудования на базе модуля. МКРС является основой для стандартизации, типизации и унификации в архитектурно-строительном проектировании, производстве строительных изделий и в строительстве.

Модулем называют условную единицу измерения, применяемую для координации размеров зданий и сооружений, их элементов, деталей и строительных изделий.

Основным модулем называют модуль, принятый за основу для назначения других, производных от него модулей (М=100 мм).

Производным модулем - укрупненным или дробным -называют модуль, кратный основному или составляющий часть основного; установлен для повышения степени унификации.

Укрупненным модулем (мультимодулем) называют производный модуль размером больше основного в целое число раз: ЗМ, 6М, 12М, 15М, 30М, 60М (300, 600, 1200, 1500, 3000, 6000 мм).

Дробным модулем (субмодулем) называют производный модуль размером меньше основного: 1/2, 1/5, 1/10, 1/20, 1/50, 1/100 М (50, 20, 10, 5, 2, 1 мм).

Модульным размером называют размер, равный или кратный основному или производному модулю в установленных для него пределах и области применения. Расстояния между основными конструктивными элементами здания (плитами, балками, фермами) принимают кратными наибольшим укрупненным модулям 60М и 30М, а в отдельных случаях, преимущественно для промышленных зданий, кратными 12М.

Для членения конструктивных элементов в плане здания, размещения перегородок, определения ширины проемов и простенков наружных стен применяют укрупненные модули – 6М и ЗМ. Координационные размеры - высоту этажей всех зданий, стен и колонн одноэтажных зданий, проемов, панелей и блоков назначают кратной укрупненным модулям: 12М, 6М и ЗМ.

Модульной пространственной координационной системой называют условную трехмерную систему плоскостей и линий их пересечения с расстояниями между ними, равными основному и производным модулям. МКРС предусмотрено предпочтительное применение прямоугольной системы, однако допускаются косоугольные, центрические и др. Вид прямоугольной пространственной модульной координационной системы приведен на рис.6.

Координационной плоскостью является плоскость, ограничивающая координационное пространство. Если такая плоскость определяет членение здания на объемно-планировочные элементы, то ее называют основной координационной.

Координационной линией называют линию пересечения координационных плоскостей; координационной осью – любую из координационных линий, определяющих членение здания на модульные шаги и высоты. Эти оси располагаются во взаимно перпендикулярных направлениях. К ним привязывают расположение основных несущих и ограждающих конструкций, оборудования и т.п.

Модульная сетка – совокупность координационных линий, расположенных на одной координационной плоскости.

Сетка колонн – модульная сетка, образованная продольными и поперечными координационными осями, определяющая расположение колонн на плане здания. Колонны привязывают к пересечению осей.

Объемно-планировочный элемент – часть здания, имеющая основные координационные размеры: пролет, шаг, высота этажа (рис. 7).

Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначения координационных осей.

Координационные оси наносят на изображения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают их арабскими цифрами и прописными буквами русского алфавита (за исключением букв Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6-12 мм. Пропуски в цифровых и буквенных обозначениях координационных осей (кроме указанных) не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей (как правило, это горизонтальная сторона). Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначаются двумя буквами: АА, ББ, ВВ и т.д. Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх. Обозначения координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения. При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и (или) правой сторонам.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе - дополнительный порядковый номер в пределах участка между смежными координационными осями.

Размер шрифта для обозначения координационных осей и позиций (марок) должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами русского алфавита. Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево (рис. 3, в).

Планы зданий

Последовательность выполнения плана

Планом здания называют изображение его горизонтального разреза. В зависимости от содержания чертежа и его назначения, от расположения секущей плоскости выполняют планы: этажей (основной вид планов здания), фундаментов, перекрытий, полов, кровли (крыши) и др.

План этажа (здания) дает представление об объемно-плакировочной композиции здания, о расположении стен, колонн и других ограждающих и несущих конструкций, их привязке к сетке координационных осей, о расположении всех помещений этажа и их назначении, размерах и форме, о расположении лестниц, окон, дверей, технологических проемов и их размерах, о расположении оборудования (например, мостовых кранов), рельсовых путей, санитарно-технического оборудования. На планах жилых и общественных зданий иногда показывают размещение мебели, оборудования квартир и т.п. Изображение до оси симметрии симметричных планов и фасадов зданий и сооружений, схем и тому подобного не допускается.

При вычерчивании планов этажей жилых и общественных зданий мнимую горизонтальную секущую плоскость располагают в пределах дверных и оконных проемов каждого этажа и получают соответственно планы первого, второго и последующих этажей. План первого этажа вычерчивают во всех случаях. Если планировка второго и последующих этажей одинакова, то для них вычерчивают общий план и называют его: «План типового этажа» или «План 2-9 этажей» и т.п.

Если планы этажей имеют небольшое отличие друг от друга, то полностью выполняют план одного из этажей, а для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью. Под наименованием частично изображенного плана приводят запись «Остальное см. план (наименование полностью изображенного плана)».

Планам этажей присваивают наименования с указанием отметки чистого пола, номера этажа или обозначения соответствующей секущей плоскости, например, «План на отм. 0,000», «План 3-3» и т.д. Допускается в наименованиях указывать назначение помещений этажа, например, «План технического подполья», «План подвала», «План мансарды».

На планах этажей показывают открывание ворот, дверей, вычерчивают лестницы, санитарно-технич. оборудование и т.п. Условные обозначения этих элементов приведены в табл. 3.

Дверные полотна могут быть глухими, остекленными или полностью из стекла. Оконные переплеты бывают одно-, двух-, трехстворчатыми, глухими, с разными способами открывания.

Размеры оконных и дверных проемов в стенах общественных и жилых зданий регламентируются соответствующим стандартом. Наиболее распространенные размеры проемов в миллиметрах приводятся ниже.

Двери: ширина – 600, 700, 800, 900 (одностворчатые), – 1100, 1200 (двустворчатые); высота – 2000, 2200, 2400. Окна: ширина – 750, 900, 1200, 1350, 1500, 1800, 2100; высота – 600, 900, 1200, 1500, 1800. Для санитарно-технических устройств ориентировочно принимаются следующие размеры в миллиметрах (длина×ширина): раковина – 500×400, мойка кухонная – 500(600) ×500(600), умывальник – 400(500, 550, 600)×300 (420, 450, 500), ванна обыкновенная – 1500(1700, 1800) ×700(750), унитаз – 360×460(670), плита кухонная – 500(520, 800)×400(600).

Для отдельных элементов конструкций, технологических, санитарно-технических и других установок, инженерных сетей применяют размерную привязку к ближайшим координационным осям здания (сооружения) или к поверхностям основных элементов конструкций.

Расположение и взаимосвязь элементов здания координируют привязкой к пространственной прямоугольной системе координационных плоскостей и линий.

Привязка определяется расстоянием от координационной оси здания до координационной плоскости или до геометрической оси элемента и осуществляется в соответствии с требованиями стандартов по правилам, обеспечивающим применение минимального количества типоразмеров элементов в проектируемом здании, взаимозаменяемость элементов, исключение доделочных работ и т.п. Виды привязок к координационным осям несущих и ненесущих наружных и внутренних стен в зависимости от расположения координационных осей показаны на рис. 10.

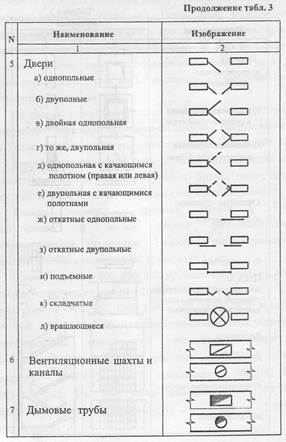

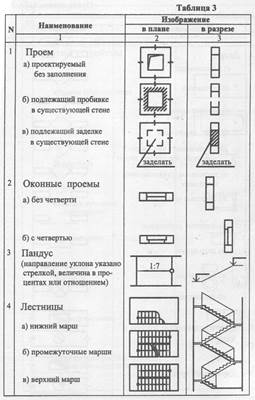

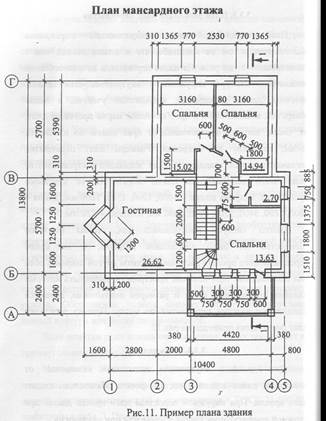

Условные обозначения элементов плана (лестницы, пандусы, заполнение оконных и дверных проемов, открывание дверей, различные отверстия) в соответствии с ГОСТ 21.501-93 приведены в табл. 3. Пример плана – на рис. 11.

Разрезы зданий. Виды разрезов

Разрезы зданий и сооружений получают в результате их рассечения вертикальной секущей плоскостью, перпендикуляр­ной к продольным стенам (поперечный разрез) или параллельной им (продольный). Положение секущих плоскостей для постро­ения разрезов назначают в процессе проектирования с таким расчетом, чтобы при минимальном количестве разрезов наиболее полно выявить объемное и конструктивное решения здания, высотные размеры и другие характеристики, а на разрезах были показаны проемы окон, наружных дверей и ворот, лестничные клетки (секущая плоскость должна пройти по ближнему к наблюдателю лестничному маршу), шахты лифтов, балконы, лоджии и т.п.

Секущие плоскости не проводят по колоннам, стропилам, вдоль ригелей, балок, стен, перегородок и т.п. – эти элементы вдоль условно не разрезают.

Независимо от положения секущей плоскости продольный разрез здания в пределах чердака изображают по коньку покрытия. Положение секущей плоскости задают на плане первого этажа линией сечения. По участкам здания, особенности которых не выявлены в основных разрезах, выполняют местные (дополнительные) разрезы, а также вычерчивают в более крупном масштабе фрагменты разрезов (например, решения входов в здание, машинных помещений лифтов и т.п.). В зависимости от назначения документа выполняют разрезы:

Архитектурные – содержат данные об общем объемно-композиционном решении; такие разрезы разрабатывают на начальной стадии проектирования. Они содержат упрощенные изображения элементов наземной части здания без детализации конструкций стен, перекрытий, покрытий и т.п. На разрезы наносят только размеры и высотные отметки (общие размеры, высоты помещений, отметки перекрытий, покрытия и т.п.), необходимые для оценки принятого архитектурного решения и последующей разработки рабочих чертежей.

Конструктивные – кроме объемно-композиционного решения, содержат изображения конструкций, маркировку узлов и конструктивных элементов, все необходимые размеры и высотные отметки.

Схемы расположения – вычерчивают при проектировании зданий (сооружений), возводимых из крупных сборных элементов заводского изготовления; конструктивные элементы изображают условно, контурами и маркируют.

Последовательность вычерчивания разреза:

• компоновка чертежа и построение вертикальной координационной сетки;

• вычерчивание основных контуров;

• вычерчивание деталей и нанесение размерных линий;

• указание размеров и графическое оформление.

Для построения вертикальной модульной сетки отмечают на плане здания точки пересечения координационных осей несущих стен, колонн, деформационных швов и так далее с линией сечения; эти точки переносят на лист и проводят через них вертикальные оси стен, колонн и т.п. Затем наносят горизонтальные линии уровня полов этажей, низа несущих конструкций и др. Для этого в нижней части чертежа перпендикулярно к вертикальным осям проводят горизонтальную линию и принимают ее за уровень чистого пола первого этажа с отметкой 0,000 (ур.ч.п.). Ниже линии уровня чистого пола наносят линию уровня земли (ур.з.).

От линии уровня чистого пола вверх откладывают высоты этажей и проводят горизонтальные линии уровней пола всех этажей, верха чердачного перекрытия, парапетов и т.п. Для производственных зданий проводят горизонтальную линию низа несущих конструкций покрытия (на опоре).

Размерные привязки стен, колонн к координационным осям, принятые толщины стен и сечения колонн снимают с плана. Эти размеры откладывают от координационных осей и тонкими линиями наносят контуры наружных и внутренних стен, перегородок, колонн (только входящих в разрез), цоколей.

От линии уровня пола вниз откладывают размеры толщины панели перекрытия и конструкции пола и проводят горизонтальную линию потолка этажа (приблизительно 250 мм).

Междуэтажные перекрытия изображают двумя основными сплошными линиями (показывающими плиту перекрытия в сечении) с тонкой сплошной линией сверху (показывающей конструкцию пола). Полы по грунту (первого этажа или подвала) изображают одной сплошной основной линией.

Тонкими линиями наносят контуры сечений конструктивных элементов здания, попавших в секущую плоскость, а также видимые контуры находящихся непосредственно за секущей плоскостью колонн, ферм, балок, лестниц, площадок, дверных проемов, подъемно-транспортного оборудования, выходов на покрытие, машинных отделений лифтов, светоаэрационных фонарей и других элементов здания. Разрез здания вычерчивают выше уровня земли («нулевой цикл» - самостоятельный основной комплект рабочих чертежей). Наружные стены подвалов изображают контуром.

Расстояние по высоте между оконными проемами в жилых и

общественных зданиях при номинальной высоте этажа Н_о, кратной ЗМ, принимают 60; 90; 120; 150 и 180 см; высоту низа оконного проема от уровня пола - 75-80 см. Затем проводят выносные и размерные линии, вычерчивают знаки высотных отметок, обводят контуры элементов линиями соответствующей толщины. Проставляют все необходимые размеры, отметки, марки осей, делают необходимые надписи и удаляют ненужные вспомогательные линии построения.

Выносные надписи к многослойным конструкциям и ссылки на узлы и детали следует выполнять в соответствии с рис. 4.

Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами русского алфавита. Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево. В названии разрезов указывается обозначение секущей плоскости (например, «Разрез 1-1», «Разрез А-А»).

Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и другого от уровня отсчета (условной «нулевой» отметки) обозначают условным знаком в соответствии с рис. За и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.

«Нулевую» отметку, принимаемую, как правило, для поверхности чистого пола первого этажа, указывают без знака; отметки выше нулевой - со знаком «+», ниже нулевой - со знаком «-». На видах (фасадах), разрезах и сечениях отметки помещают на выносных линиях или линиях контура в соответствии с рис. 4. Условные обозначения элементов разреза приведены в табл. 3.
