Основи розрахунку водопровідної мережі і її елементів

Гідравлічний розрахунок водопровідних мереж виконують з метою визначення втрат напору в них і діаметрів труб окремих ділянок мережі. Втрати напору необхідно знати для визначення висоти водонапірної башти і потрібного напору насосних станцій. Водопровідна мережа повинна бути розрахована на випадки найбільшого водоспоживання і моменту пожежі, яка співпадає за часом з годиною максимального водоспоживання.

При визначенні діаметрів труб ділянок мережі потрібно знати розрахункові витрати води для цих ділянок, тобто кількість води, яка буде проходити через них в розрахункові періоди роботи системи.

Гідравлічний розрахунок мережі на практиці виконують за спрощеною умовною схемою, при якій водовідбір великих водоспоживачів (промислові і сільськогосподарські підприємства, подача води в ємності, пожежні відбори та ін.) ураховують у вигляді зосереджених відборів у відповідних точках мережі (так звані вузлові точки). Тоді сумарний відбір іншими споживачами на одиницю довжини мережі визначається з такого виразу:

(7.14)

де Q – повна витрата води споживачами в даний розрахунковий момент; ΣQ_зос. – сума відборів води великими споживачами; Σl_к – довжина всіх ліній водопровідної мережі; ΣQ_шл. – сумарна шляхова витрата води.

Загальний відбір води з кожної ділянки мережі (шляхова витрата)

.

(7.15)

де l_k – довжина к-ї ділянки мережі.

Для перевірки правильності визначення шляхових і зосереджених витрат по всій мережі може бути використано співвідношення:

(7.16)

Розрахункову вузлову витрату будь-якої вузлової точки визначають як суму фактичної зосередженої витрати, що відбирається безпосередньо у вузлі, і півсуми шляхових витрат всіх ділянок, які примикають до даної вузлової точки:

,

(7.17)

де n – кількість розрахункових ділянок, що примикають до к-го вузла.

Діаметри труб окремих ділянок мережі визначають за формулою:

.

(7.18)

В якій Q_к – розрахункова витрата води через к-ту ділянку; υ_к - швидкість руху води в трубопроводі к-ї ділянки.

Швидкість руху води безпосередньо впливає на такі показники як вартість електроенергії, труб, роботи по їх укладанню та ін.

Орієнтовно найбільш економічними швидкостями є швидкості в межах 0,5...2,0м/с. Причому менші значення швидкостей приймають для труб малого діаметра, а більші – для труб великого діаметру.

Мінімальний діаметр труб водопроводу, який об’єднаний з протипожежним, в населених пунктах і промислових підприємствах повинен бути не менше 100мм., а в сільських населених пунктах – не менше 75мм.

Визначення втрат напору в мережі. Оскільки, як правило, протяжність водопровідної мережі будь-якого об’єкта водопостачання досить значна, основними при розрахунку мережі уважають втрати напору на гідравлічне тертя в трубах по довжині. Як відомо, ці втрати можуть бути визначені за формулою Дарсі-Вейсбаха:

.

Але для розрахунків водопровідних систем зручніше користуватися модифікацією цієї формули, в якій швидкість замінено на витрату:

(7.19)

де К – коефіцієнт, що зв’язаний з коефіцієнтом гідравлічного тертя λ співвідношенням:

,

(7.20)

Q-витрата води; n i m – показники степеня.

В інженерній практиці прийнято визначати втрати напору на одиницю довжини безрозмірною величиною – гідравлічним уклоном . Тоді повні втрати напору для лінії будь-якої довжини:

.

(7.21)

Величину гідравлічного уклону і розраховують за таким формулами:

а) залізобетонні а також ненові стальні і чавунні труби при швидкості руху води υ>1,2м/с.

(7.22)

при швидкості руху води υ<1,2м/с

;

(7.23)

б) азбестоцементні труби

;

(7.24)

в) пластмасові труби

,

(7.25)

в яких d – розрахунковий внутрішній діаметр труб, м.; Q – витрата води, м³/с;
υ – швидкість руху води, м/с.

Значне поширення набули спеціальні таблиці, графіки і номограми для визначення втрат напору. Наприклад, таблиці, складені Ф.А. Шевелевим, дають величини втрат напору на одиницю довжини трубопроводу (і або 1000і ) для всіх стандартних діаметрів труб різних типів в широкому діапазоні витрат і відповідних цим витратам швидкостей.

Гідравлічний розрахунок розгалужених мереж виконується досить просто, якщо відомі витрати води в вузлах мережі. В такому випадку спочатку обчислюють розрахункові витрати, потім призначають діаметри (з урахуванням економічних факторів) ліній мережі, після чого можуть бути визначені втрати напору на кожній ділянці .

Загальна втрата напору по обраному напряму може бути знайдена по формулі:

,

(7.26)

як сума втрат напору в послідовно з’єднаних ділянках трубопроводів.

При розрахунках кільцевих мереж користуються такими законами:

1. Сума витрат води, що надходить до даного вузла, дорівнює сумі вузлового відбору з нього і витрат, які витікають з вузла. Це означає, що алгебраїчна сума витрат, що надходять у вузол (береться зі знаком плюс), і витрат, що витікають з вузла (беруться зі знаком мінус), повинна дорівнювати нулю.

2. В кожному замкненому колі мережі, утвореному лініями мережі, сума втрат напору на ділянках, де вода рухається за годинниковою стрілкою, дорівнює сумі втрат напору на ділянках, де рух води напрямлений проти годинникової стрілки, тобто алгебраїчна сума втрат напору в кільці дорівнює нулю.

Існує багато методів розрахунку кільцевих мереж. Виконання таких розрахунків - трудомістка задача, і при значній кількості кілець її розв’язують за допомогою ЕОМ і аналогових пристроїв.

Висота водонапірної башти і потрібний напір насосів. Висоту водонапірної башти або конррезервуара і напір насосів, які подають воду в мережу, визначають при найбільш несприятливих умовах (режимах) її роботи. Башта повинна мати таку висоту, щоб можна було забезпечити необхідні вільні напори в критичних (диктуючих) точках мережі, а напір насосів визначають з розрахунку подачі води в бак башти в баштових системах водопостачання чи забезпечення необхідного напору в найбільш високорозташованих і віддалених від насосної станції точках мережі – в безбаштових.

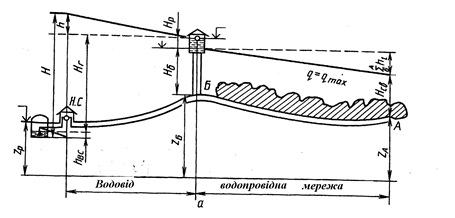

На схемі водопроводу (рис.7.15) диктуючою є точка А з геодезичною (відмітка відносно поверхні землі)відміткою Z_A. Водонапірна башта розташована в точці Б з геодезичною відміткою Z_Б. Висота водонапірної башти (до дна бака, який встановлено на башті)

(7.27)

де Н_в – вільний напір в диктуючій точці при максимальному водозаборі;

– сума втрат напору в мережі при максимальному водозаборі на ділянці від водонапірної башти до диктуючої точки А.

Напір насосної станції ІІ підйому визначають з рівняння

(7.28)

в якому Н_р – максимальна глибина води в резервуарі (баку) башти; Σh_н – втрата напору в водоводах і водопровідної мережі від насосної станції до башти; Z_р – геодезична відмітка насосної станції (рис.7.15).

Рис. 7.15. Схема роботи водопроводу при господарсько-питному водоспоживанні
