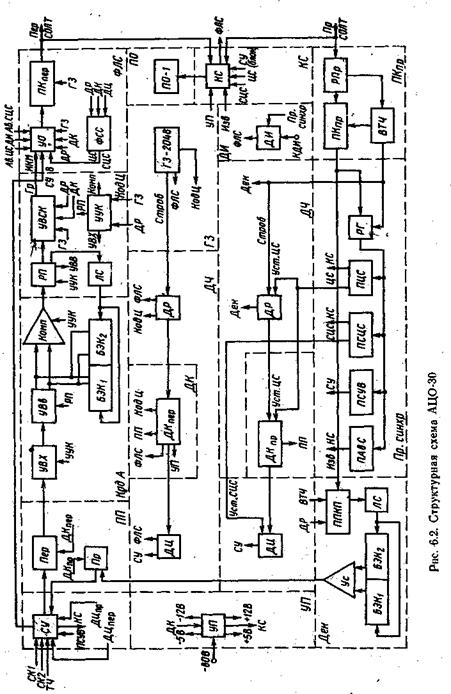

СТРУКТУРНАЯ СХЕМА АЦО-30

Аналого-цифровое оборудование АЦО пред­назначено для формирования 30-канального цифрового сигнала с временным разделением каналов (первичного цифрового потока ПЦП) со скоростью 2048 кбит/с и формирования 30 сигналов ТЧ на приеме из первичного цифрового потока. Кроме указанных функций АЦО обеспечивает согласование низкочастотных окончаний каналов ТЧ с линейным оборудованием коммутационных сис­тем, организацию сигнальных каналов и передачу сигналов дискретной информации и звукового вещания в групповом цифровом потоке.

На стандартной стойке САЦО размещаются четыре комплекта АЦО и панель обслуживания ПО-1, таким образом, одна стойка САЦО обеспечивает работу четырех систем ИКМ-ЗО. Оборудование АЦО размещается в специальном каркасе на стойке и содержит следующие блоки:

УП — устройство питающее;

СИ (СВ, СВМ) — согласующее устройство исходящее (входя­щее, входящее междугородного шнура), 30 шт.;

ПП — приемопередатчик, 15 блоков;

ФЛС — формирователь линейного сигнала;

ГЗ — генератор задающий;

ДКпр, ДКпер — делитель канальный (приема и передачи);

ДЧпр, ДЧпер — делитель частоты (приема и передачи);

КодЦ — кодер (цифровая часть);

Код А — кодер (аналоговая часть);

КС — блок контроля и сигнализации;

Дек — декодер;

Пр. Синхр. — приемник синхросигналов;

ПКпр — преобразователь кода приема.

Описание [1] стр. 151
