Вопрос 4. Интегратор и дифференциатор.
Интегратор, схема которого показана на рис.8.9, реализует операцию
,
где t=R1Cо.с - постоянная времени.

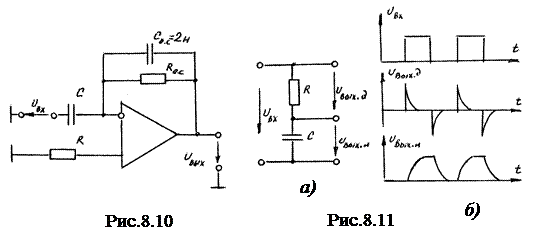

Дифференциатор (рис.8.10) выполняет операцию
Uвых=-Rо.сC
=-t .
Для интегратора и дифференциатора на инвертирующий вход подаются прямоугольные импульсы с выхода симметричного мультивибратора. На рис.8.11,а приведен электрический аналог и на рис.8.11,б временные диаграммы, поясняющие принцип дифференцирования и интегрирования в электрических и электронных цепях.
