Эквивалентные схемы

Трансформация фронта импульса с малыми искажениями достигается при малых значениях индуктивности рассеяния и распределенной емкости трансформатора, которые уменьшаются с уменьшением числа витков обмоток и сечения магнитопровода ИТ. В то же время для трансформации вершины импульса с малым спадом следует стремиться к увеличению индуктивности намагничивания трансформатора, возрастающей с увеличением числа витков и сечения магнитопровода.

Удовлетворение одновременно нескольким поставленным требованиям при расчете ИТ потребует нахождения компромиссного решения. Оно должно быть принято в зависимости от значимости того или иного поставленного требования.

Расчеты ИТ производятся на основе приближенной эквивалентной схемы с сосредоточенными параметрами. Индуктивный эффект и потери в проводах обмоток можно учитывать с помощью известной Т-образной эквивалентной схемы.

Эквивалентная Т-образная схема импульсного трансформатора

Параметры схемы:

- индуктивность намагничивания трансформатора, учитывающая запасание энергии в основном потоке взаимной индукции магнитопровода при приложении напряжения к первичной обмотке. С потоком в сердечнике связан ток намагничивания, протекающий по первичной обмотке;

- индуктивности рассеяния обмоток, учитывающие запасание энергии в потоках рассеяния, связанных с протеканием по обмоткам тока нагрузки;

- активные сопротивления проводов обмоток, учитывающие потери при протекании по ним тока нагрузки;

- эквивалентное сопротивление, учитывающие потери энергии в магнитопроводе на гистерезис и вихревые токи.

Наряду с запасанием энергии в магнитных полях, а также потерями в проводах обмоток в ИТ необходимо учитывать запасание энергии в электрических полях между обмоткой и магнитопроводом и между слоями обмоток. Учет этой энергии производят введением трех емкостей, образующих П-образную структуру: - емкость первичной обмотки, - емкость вторичной обмотки, - емкость между обмотками.

Получившаяся эквивалентная схема ИТ описывается уравнением высокого порядка, что затрудняет анализ в общем виде:

Эквивалентная схема ИТ шестого порядка

Однако без внесения заметной погрешности можно упростить схему, если иметь в виду следующее:

1. Намагничивающий ток составляет обычно небольшую часть тока нагрузки и поэтому можно пренебречь его влиянием на поток рассеяния. Это позволяет перейти от Т-образной схемы из индуктивных ветвей к Г-образной схеме.

2. Так как электрическая энергия пропорциональна квадрату напряжения, то основная ее часть запасается в обмотке высшего напряжения. Поэтому П-образная схема емкостных элементов замещается одной эквивалентной емкостью, подключенной параллельно обмотке высшего напряжения.

3. Число витков обмоток ИТ мало и, следовательно, можно пренебречь при расчетах наиболее важных электрических характеристик сопротивлением обмоток, полагая . Сопротивление обмоток учитывается при определении потерь.

В результате указанных упрощений, фронт анализируется на основе эквивалентной схемы 2-го порядка с сосредоточенными индуктивностью и емкостью, определяемыми из энергетических соображений:

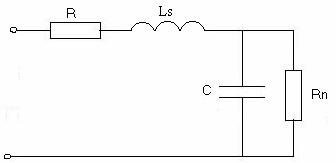

Эквивалентная схема формирования фронта 2-го порядка

Она хотя и удобна для математического описания, но не отражает в полной мере процессы, происходящие при передаче импульса, так как при этом считается, что большая часть электрической энергии паразитной емкости запасается в обмотке высшего напряжения.

Между тем использование такой схемы не допустимо при соизмеримости приведенных емкостей обмоток, включающих в себя паразитные емкости нагрузки и генератора, так как нельзя отдать предпочтение ни одной из емкостей. Кроме того, при резком различии приведенных емкостей, когда, казалось бы, можно ограничиться одной из них, возможно формирование фронта с паразитными колебаниями, наложенными на самом фронте, а не на вершине. Такие колебания должны быть исключены, например, при импульсной модуляции мощных магнетронных генераторов. Но схема 2-го порядка не только не позволяет определить условия их появления, но даже исключает само их существование. В работах вышеупомянутых авторов такой вид искажения фронта прямоугольного импульса отсутствует. Поэтому надо как минимум учитывать разделение емкостей обмоток индуктивностью рассеяния. Следовательно, предпочтительнее рассматривать эквивалентную схему 3-го порядка , как это сделано в работе:

Эквивалентная схема формирования фронта 3-го порядка

- индуктивность рассеяния;

- сопротивление обмоток, включающее приведенное сопротивление вторичной обмотки;

- сопротивление генератора импульсов;

- эквивалентная емкость первичной обмотки, включающая выходную емкость генератора;

- эквивалентная приведенная емкость вторичной обмотки включающая паразитную емкость нагрузки.
