Нормирование точности шлицевых соединений
Шлицевые соединения используются для передачи больших крутящих моментов, для центрирования деталей относительно друг друга и соединении между собой.
Центрирование – совмещение осей сопрягаемых поверхностей и связанных с ними рабочих поверхностей.
В зависимости от профиля зубьев шлицевой поверхности шлицевые соединения делятся на:
- прямобочные;
- эвольвентные;
- треугольные.
→ Наибольшее распространение получили прямобочные шлицевые соединения, как обеспечивающую хорошую точность центрирования и меньшую технологическую трудоемкость.
→ Эвольвентные соединения обеспечивают лучшие центрирование и плавность работы, но более трудоемки в изготовлении.
→ Треугольные шлицевые соединения используются для передачи небольших крутящих моментов, и в малогабаритных соединениях.

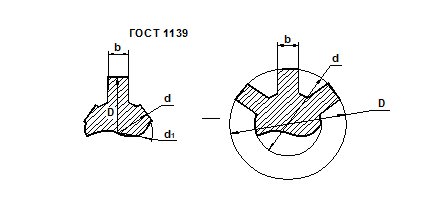

рисунок
Стандартом предусмотрено три серии соединений, характеризующиеся соотношением числа зубьев и диаметров (Z x d x D):
- легкие;
- средние;
- тяжелые.
Серия назначается в зависимости от крутящего момента.
Легкая серия характеризуется широким и невысоким зубом, применяется для слабонагруженных неподвижных соединений.
Средняя серия характеризуется большим числом зубьев и большей высотой зубьев.
Выбор посадок зависит от характера работы соединения (подвижные, неподвижные) и от закаливаемости деталей.
Для назначения посадок выбирается элемент центрирования (из трех любой может быть элементом центрирования: ширина, d, D).
Центрирование по D выбирается если втулка не закаливается
Точность параметра достигается протягиванием.
Центрирование по d применяется если втулка имеет высокую твердость. Метод достижения точности – шлифование.
Центрирование по b применяется при невысоких требованиях к точности центрирование и передаче знакопеременных нагрузок (реверсивное движение).
Втулки закаливаются, если шлицевая поверхность имеет подвижное соединение для износостойкости поверхностей, а также для увеличения прочности при передаче больших крутящих моментов.
Для центрирующих элементов назначаются более точные посадки в системе отверстий. При этом посадки по ширине зуба назначается достаточно высокой точности при любом способе центрирования для обеспечения минимальных боковых зазоров.
