Нормирование точности шпоночных соединений

Шпоночные соединения предназначены для соединения валов между собой с помощью муфты, а также для соединения с валами различных деталей.

Кроме того, шпоночные соединения служат для передачи крутящих моментов и для направления детали вдоль вала.

Стандартами предусматриваются соединения с помощью призматических, клиновых, сегментных шпонок. Наибольшее распространение получили призматические шпонки, так как позволяют обеспечить более точные центрирование и получить как неподвижные, так и подвижные соединения (направляющие шпонки).

Призматические шпоночные соединения

Параметры шпонок: ГОСТ 23360.

Этим ГОСТом предусматривается три исполнения шпонок:

рисунок.

А: для закрытых валов.

В: для ступенчатых валов.

С: для открытых пазов (открытые пазы на концах валов редукторов).

Основные размеры шпоночного соединения

рисунок

Глубина пазов может задаваться одним из двух указанных на эскизе размеров. На чертеже указываются только один размер. При этом рекомендуется для вала при закрытом пазе указывать размер t1. При открытом пазе предпочтительным является: d – t1.

Для втулки предпочтительным размером глубины паза является размер d + t2 (контролируется калибром-пробкой со шпонкой).

На длину шпонки устанавливается поле h14.

На длину шпоночного паза устанавливает H15.

На высоту шпонки (h) устанавливают h9.

На ширину шпонки (b):

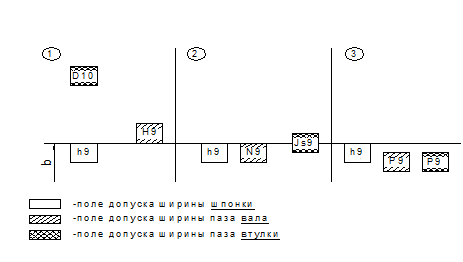

Схема расположения полей допусков на ширину втулки:

рисунок

1. Свободное соединение - для направляющих шпонок.

2. Нормальное соединение – используется для массового и крупносерийного производства.

3. Плотноесоединение – мелкосерийное производство.

Контроль шпоночных пазов по ширине в серийном и массовом производстве выполняется предельными калибрами (пластинками).

Симметричность пазов контролируется комплексными калибрами. Отверстие контролируется пробкой со шпонкой. Вал – накладной призмой со стержнем.



3.13. СИСТЕМА ДОПУСКОВ НА УГЛОВЫЕ РАЗМЕРЫ.
