Допуски формы

Отклонением формы EF называется отклонение формы реальной поверхности от формы номинальной поверхности.

Допуском формы (Т_ф) называется наибольшее допустимое значение отклонения формы_.

Номинальная поверхность – идеальная поверхность (то есть не имеющая отклонений формы и размеров), номинальная форма которой задана чертежом или другой технической документацией.

Реальная поверхность – поверхность, ограничивающая и отделяющая деталь от окружающей среды.

Профиль поверхности– линия пересечения поверхности плоскостью или заданной поверхностью.

Реальный профиль – профиль реальной поверхности в заданном сечении.

Номинальный профиль – профиль, получаемый при сечении номинальной поверхности плоскостью.

Отсчет отклонений погрешностей формы реальной поверхности выполняют от прилегающей поверхности.

Прилегающая поверхность – поверхность, имеющая форму номинальной поверхности, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонения от нее наиболее удаленной точки реальной поверхности L имело минимальное значение: EF₂< EF₁< EF₃ ,таким образом, за начало отсчета принимается прямая II-II (рис.25).

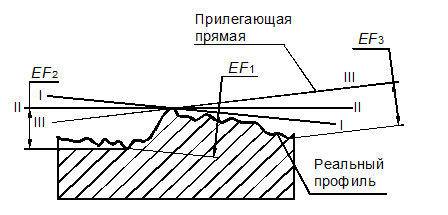

Рис. 25. Варианты расположения прилегающего профиля плоской

поверхности (прилегающей прямой)

Погрешности формы делятся на комплексные и элементарные(частные). Перечень видов допусков формы поверхности или ее профиля представлен в табл. 8.

Таблица 8
