Общие принципы функционирования сетей сотовой связи

Несмотря на разнообразие стандартов сотовой связи, алгоритмы их функционирования, независимо от имеющихся особенностей, в основном сходны. Для абонента практически нет никакой разницы, в каком стандарте осуществляется связь. . Когда радиотелефон находится в режиме ожидания , его приемное устройство постоянно сканирует либо все каналы системы, либо только управляющие. Для вызова соответствующего абонента всеми базовыми станциями сотовой системы связи по управляющим каналам передается сигнал вызова. Сотовый телефон вызываемого абонента при получении этого сигнала отвечает по одному из свободных каналов управления. Базовые станции, принявшие ответный сигнал, передают информацию о его параметрах в центр коммутации, который, в свою очередь, переключает разговор на ту базовую станцию, где зафиксирован максимальный уровень сигнала сотового радиотелефона вызываемого абонента.

Сеть и ее составляющие

Как уже известно, сети сотовой связи получили свое название в соответствии с территориальным принципом распределения малых рабочих зон (сот) . В центре каждой рабочей зоны расположена базовая станция (БС или BTS), осуществляющая связь по радиоканалам с многими абонентскими станциями, установленными на подвижных объектах (автомобилях, у Вас в кармане ) и находящихся в ее рабочей зоне. Для каждой соты в рамках всей сети при проектировании проводится комплекс специальных мероприятий , в том числе и частотное планирование , которое учитывает условия распространения радиоволн и общую частотную обстановку ( средний уровень промышленных помех, сигналы от смежных базовых станций, и.т.п). Необходимо заметить, что проектирование сети сотовой связи - весьма трудоемкий и кропотливый процесс, несмотря даже на использование компьютерных систем. Учет всех параметров (количество каналов в выделенном частотном диапазоне, расчетная нагрузка на одного абонента, допустимая интенсивность потерь, минимальная приемлемая напряженность поля) и их топографическая привязка к планируемой зоне обслуживания, опять же , с учетом типа местности, существующих сооружений - все это требует больших трудовых затрат (не говоря уже о финансовой стороне дела). К тому же проектирование сети - это процесс бесконечный. Действующие сегменты сети выдают информацию о распределении трафика и приросте числа абонентов , и эта информация, в свою очередь, может влиять на составленные раньше проекты, дополняя и расширяя сеть.

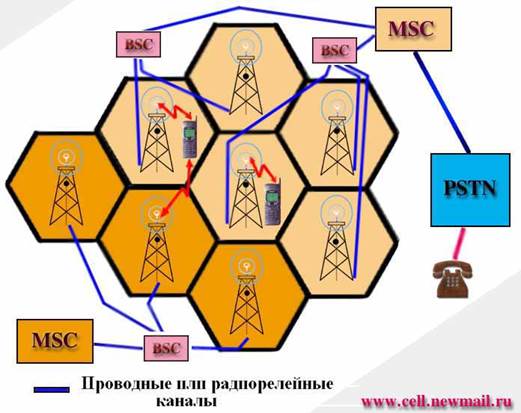

Базовые станции сети через контроллеры (BSC) соединены проводными телефонными (или радиорелейными) линиями связи с центральной станцией данного региона ( города, области) - MSC(Центр коммутации подвижной связи), которая обеспечивает соединение мобильных абонентов с абонентами телефонной сети общего пользования (ТФОП, илиPSTN) с помощью коммутационных устройств. Таким образом каждый MSC обслуживает группу сот, осуществляя при этом переключение каналов в соте, эстафетную передачу абонентов между сотами, формирует данные, необходимые для выписки счетов за предоставленные сетью услуги связи, накапливает данные по состоявшимся разговорам и передает их в центр расчетов (биллинг-центр). MSC составляет также статистические данные, необходимые для контроля работы и оптимизации сети. На рис.1группы сот и соответствующие им MSC представлены разным цветом. MSC не только участвует в управлении вызовами, но также управляет процедурами регистрации местоположения и передачи управления. Регистрация местоположения подвижных станций необходима для обеспечения доставки вызова перемещающимся подвижным абонентам от абонентов телефонной сети общего пользования или других подвижных абонентов. Процедура передачи вызова позволяет сохранять соединения и обеспечивать ведение разговора, когда подвижная станция перемещается из одной зоны обслуживания в другую. Передача вызовов в сотах, управляемых одним контроллером базовых станций (BSC), осуществляется этим BSC. Когда передача вызовов осуществляется между двумя сетями, управляемыми разными BSC, то первичное управление осуществляется в MSC. Таким образом, иерархию управления в пределах одного MSC можно представить как взаимодействие подсистемы базовых станций (BSS), включающей в себя BSC c несколькими BTS, и MSC .

Кроме основных линий связи, соединяющих базовые станции с MSC, обязательно присутствуют резервные, принимающие абонентскую нагрузку в случае аварии на себя. Также резервированию подлежит и все основное оборудование сети ( коммутаторы, каналообразующие системы, сигнализация).

Рис.1
