Быстродействие п/п диода

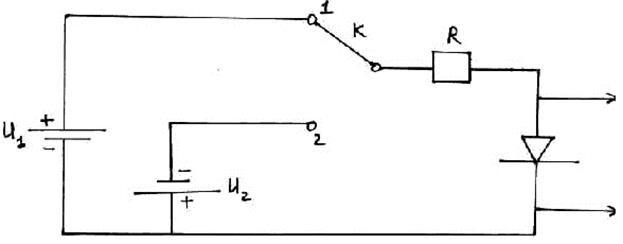

Рассмотрим схему

В начальный момент Т подсоединены источники U1 и U2.

I1 = U1/R (сопротивлением диода пренебрегаем)

В начале диод включается в прямом направлении. В момент t= 0 переключаем ключ.

U на прямо включенном диоде примерно 0,6 В.

Когда диод был включен в прямом направлении, в нем было полно не основных носителей заряда, и они потихоньку начали экстрагироваться оттуда. Следовательно, пока заряды оттуда не рассосутся, идет ток, но скачка нет, т.к. заряжается барьерная емкость (весь ток идет на ее зарядку).
