Контакта металла с п/п

Такой контакт можно использовать для того, чтобы передавать сигнал с малым сопротивлением.

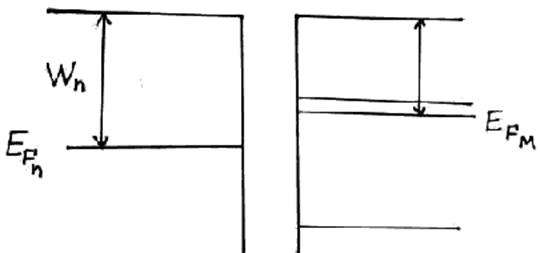

Структура взаимодействующих металла и полупроводника

Полупроводник n типа.

W – работа выхода.

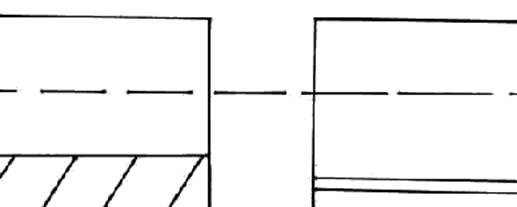

Приведем их в соприкосновение. В п/п n типа электронов не так много как в металле. Куда пойдут электроны, из п/п в металл или из металла в п/п? Когда мы приведем их в соприкосновение, электроны пойдут из металла в п/п. Как и в случае контакта двух п/п уровень Ферми должен выровняться.

1) случай омического контакта. Уровень Ферми в п/п ниже, чем в металле (или работа выхода в п/п больше, чем в металле).

Работа выхода в п/п больше, чем в металле. Значит, при соприкосновении металла с п/п, электроны пойдут из металла в п/п.

2)

В п/п вблизи уровня Ферми есть электроны. Заполнение на этом уровне больше, чем в металле. Работа выхода в п/п меньше, чем в металле. Электроны будут идти из п/п в металл.

Образовался маленький потенциальный барьер – образовался выпрямляющий контакт.

Нет не основных носителей заряда. Нет объединенного слоя – нет C_бар, С_диф -> низкая емкость. – диод Шотке.

3)

4)
