Технология слива наливных грузов

Имеются два способа слива наливных грузов: самотечный и принудительный (насосом).

Слив можно осуществить через универсальный нижний сливной прибор (УНСП), предложенный Л,А. Шадуром, О. Г. Бойчевскими Л.С. Сигиным, или через верхний люк колпака с помощью погруженного насоса (всасыванием), т.е. выкачиванием.

Самотечный слив, в свою очередь, бывает: открытым и закрытым.

Открытый слив осуществляется только через УНСП в межрельсовые приёмные железобетонные лотки или в боковые лотки, которые потребуют ещё иметь дополнительный трубопровод.

Недостатки открытого способа нижнего слива: теряются наливные грузы, и происходит загрязнение самого нефтепродукта и окружающей среды. По этим причинам открытый способ нижнего слива для массового применения не рекомендован.

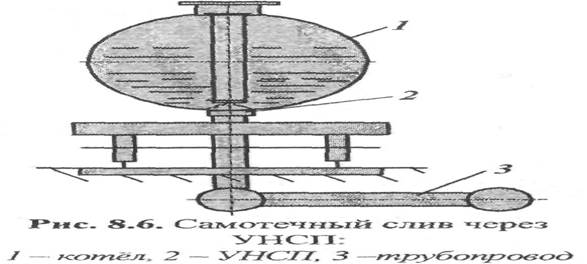

Самотечный слив через УНСП по трубопроводу показан на рис. 8.6.

Принудительный слив осуществляется сверху только при закрытой крышке через трубопроводы и погруженный насос с обеспечением уплотнения крышки колпаков.

Технология слива с помощью насосов (не погруженых) через УНСП:

• отворачивают нижнюю крышку УНСП и к нему подсоединяется нижний патрубок;

• вначале рабочий снимает ЗПУ и открывает крышку горловины люка (колпака) с резиновыми уплотнениями, затемповоротом верхнего конца штанги УНСП на семь оборотовскрывает клапан, имеющий уплотнительное кольцо из резины. После этого подключается насос (при сливе светлыхнефтепродуктов - бензина, лигроина, керосина) и начинается слив наливного груза через отверстия УНСП Ø200;

• после завершения слива рабочий поворотом верхнего концаштанги прибора закрывает клапаны, закрывает крышку колпакацистерны, устанавливает ЗПУ забирает патрубок и закрываетнижнюю крышку УНСП.

Расчёт времени простоя цистерн при наливе (сливе) нефтепродуктов

Простой цистерн одной подачи при нижнем сливе нефтепродуктов самотёком, ч/под:

t_гр = (n _ц Q_ц / n_{к3600Fmpγνср}) + t_{п - 3΄} (8.1)

где n - количество цистерн, шт;

Q_ц - масса сливаемого нефтепродукта, т;

n_к - количество одновременно подключённых трубопроводов, шт.;

γ - объемная масса нефтепродуктов, т/м³;

F_тр - площадь поперечного сечения коллектора, м² (диаметр коллектора 200 мм);

ν_cp - средняя скорость движения по коллектору, м/с.

Скорость движения зависит от рода продукта и типа насосов и колеблется от 1 до 2,65 м/с. Меньшая скорость у мазута и некоторых масел, а максимальная у керосина и бензина.

Простой цистерн при нижнем сливе тёмных нефтепродуктов без предварительного разогрева самотёком, ч/под:

t_гр = (E_ц / 3600 ψ F_тр ω_cp) + t_{п - 3΄} (8.2)

где E_ц - вместимость (ёмкость) цистерн, т/цис;

ψ - коэффициент сжатия струи по Вейсбаху (ψ ≈ 0.6);

ν_cp - средняя скорость истечения нефтепродукта, м/с:

ν_cp = (φ/2) √2gh

где (φ = 0,97 - средний скоростной коэффициент (для разогретых вязких нефтепродуктов φ = 0,95 ));

h - высота столба нефтепродуктов в цистерне, м;

g - ускорения сбоводного падения, м/с².

Время на установку каждой очередной цистерны под налив (слив) к стояку: t_подг = 2 мин/цс, t_закл = 12 мин/цс. Поэтому подготовительно-заключительное время, ч/под:

t_{п - 3} = n_под ((t_подг + t_закл) / 60) (8.3)

где n_под - количечтво вагонов в одной подаче, ваг/под.
