Эстакада сливная или наливная

Эстакады служат для самотечного и принудительного налива и слива большого количества нефтепродуктов. Эстакада сливная или наливная состоит из ряда стояков (рис.8.4), от которых с обоих сторон расположены железнодорожные пути и цистерны.

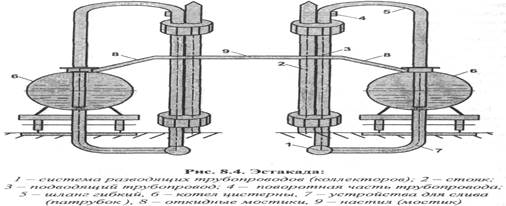

Рис. 8.4. Эстакада:

1 - система разводящих трубопроводов (коллекторов); 2 - стояк;

3 - подводящий трубопровод; 4 - поворотная часть трубопровода;

5 - шланг гибкий, 6 - котел цистерны, 7 - устройства для слива

(патрубок ), 8 - откидные мостики, 9 - настил (мостик)

На эстакаде количество стояков (колонок) равно количеству цистерн.

Откидные мостики 8 служат для прохода рабочих. По настилу (мостикам) 9 рабочие могут перейти с эстакады на цистерны.

Эстакады бывают односторонними и двухстронними, а также с одним или несколькими коллекторами, что определяет их перерабатывающую способность.

Эстакады с различным фронтом налива (от нескольких цистерн до целого маршрута) применяют на станциях с большим обьемом работы (100 и более цистерн в сутки). На эстакады нефтепродукты подаются насосами. Для ускорения

1процесса налива нефтепродуктов на эстакадах применяют различные автоматические и полуавтоматические устройства. Этими устройствами контролируется налив. К таким устройствам относятся автостопы или пневматические ограничители налива светлых продуктов, которые автоматически прекращают работу насоса при заполнении котла цистерны до определённого уровня.
