Вычислительные системы с открытой архитектурой

Такая архитектура позволяет свободно подключать любые периферийные устройства, что обеспечивает свободное подключение к компьютеру любого числа датчиков и исполнительных механизмов. Подключение устройств к шине осуществлялось в соответствии со стандартом шины. Архитектура компьютера открытого типа, основанная на использовании обшей шины, приведена на рис. 2.

Рис. 2. Архитектура компьютера открытого типа

Общее управление всей системой осуществляет центральный процессор. Он управляет общей шиной, выделяя время другим устройствам для обмена информацией. Запоминающее устройство хранит исполняемые программы и данные и согласовано уровнями своих сигналов с уровнями сигналов самой шины. Внешние устройства, уровни сигналов которых отличаются от уровней сигналов шины, подключаются к ней через специальное устройство – контроллер. Контроллер согласовывает сигналы устройства с сигналами шины и осуществляет управление устройством по командам, поступающим от центрального процессора. Процессор имеет специальные линии управления, сигнал на которых определяет, обращается ли процессор к ячейке памяти или к порту ввода-вывода контроллера внешнего устройства.

Несмотря на преимущества, предоставляемые архитектурой с общей шиной, она имеет и серьезный недостаток, который проявлялся все больше при повышении производительности внешних устройств и возрастании потоков обмена информацией между ними. К общей шине подключены устройства с разными объемами и скоростью обмена, в связи с чем «медленные» устройства задерживали работу «быстрых». Дальнейшее повышение производительности компьютера было найдено во введении дополнительной локальной шины, к которой подключались «быстрые» устройства. Архитектура компьютера с общей и локальной шинами приведена на рис. 3.

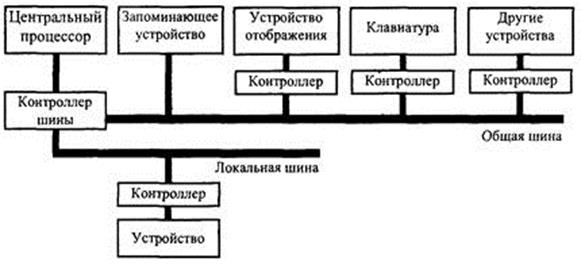

Рис. 3. Архитектура компьютера с общей и локальной шиной

Контроллер шины анализирует адреса портов, передаваемые процессором, и передает их контроллеру, подключенному к общей или локальной шине.

Конструктивно контроллер каждого устройства размещается на общей плате с центральным процессором и запоминающим устройством или, если устройство не является стандартно входящим в состав компьютера, на специальной плате, вставляемой в специальные разъемы на общей плате – слоты расширения. Дальнейшее развитие микроэлектроники позволило размещать несколько функциональных узлов компьютера и контроллеры стандартных устройств в одной микросхеме СБИС. Это сократило количество микросхем на общей плате и дало возможность ввести две дополнительные локальные шины для подключения запоминающего устройства и устройства отображения, которые имеют наибольший объем обмена с центральным процессором и между собой.

Центральный контроллер играет роль коммутатора, распределяющего потоки информации между процессором, памятью, устройством отображения и остальными узлами компьютера.

Функциональный контроллер – это СБИС, которая содержит контроллеры для подключения стандартных внешних устройств, таких как клавиатура, мышь, принтер, модем и т.д. Часто в состав этого контроллера входит такое устройство, как аудиокарта, позволяющая получить на внешних динамиках высококачественный звук при прослушивании музыкальных и речевых файлов.
