Архитектура ЭВМ. С середины 60-х годов существенно изменился подход к созданию вычислительных машин

С середины 60-х годов существенно изменился подход к созданию вычислительных машин. Вместо независимой разработки аппаратуры и некоторых средств математического обеспечения стала проектироваться система, состоящая из совокупности аппаратных (hardware) и программных (software) средств. При этом на первый план выдвинулась концепция их взаимодействия. Так возникло принципиально новое понятие — архитектура ЭВМ.

Подархитектурой ЭВМ понимается совокупность общих принципов организации аппаратно-программных средств и их характеристик, определяющая функциональные возможности ЭВМ при решении соответствующих классов задач.

Архитектура ЭВМ охватывает широкий круг проблем, связанных с построением комплекса аппаратных и программных средств и учитывающих множество факторов. Среди этих факторов важнейшими являются: стоимость, сфера применения, функциональные возможности, удобство эксплуатации, а одним из главных компонентов архитектуры являются аппаратные средства. Основные компоненты архитектуры ЭВМ можно представить в виде схемы, показанной на рис. 1.2.

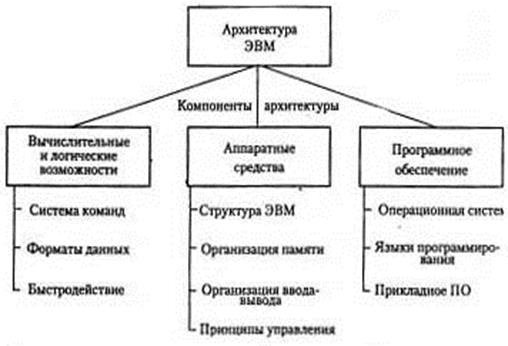

Рис. 1.2. Основные компоненты архитектуры ЭВМ

Архитектуру вычислительного средства следует отличать от его структуры. Структура вычислительного средства определяет его конкретный состав на некотором уровне детализации (устройства, блоки узлы и т. д.) и описывает связи внутри средства во всей их полноте. Архитектура же определяет правила взаимодействия составных частей вычислительного средства, описание которых выполняется в той мере, в какой это необходимо для формирования правил их взаимодействия. Она регламентирует не все связи, а наиболее важные, которые должны быть известны для более грамотного использования данного средства.

Так, пользователю ЭВМ безразлично, на каких элементах выполнены электронные схемы, схемно или программно реализуются команды и т. д. Важно другое: как те или иные структурные особенности ЭВМ связаны с возможностями, предоставляемыми пользователю, какие альтернативы реализованы при создании машины и по каким критериям принимались решения, как связаны между собой характеристики отдельных устройств, входящих в состав ЭВМ, и какое влияние они оказывают на общие характеристики машины. Иными словами, архитектура ЭВМ действительно отражает круг проблем, относящихся к общему проектированию и построению вычислительных машин и их программного обеспечения.

Только через 100 лет на базе появившихся электронных приборов эта идея была развита американским математиком Джоном фон Нейманом. В основу построения подавляющего большинства ЭВМ положены следующие общие принципы, сформулированные им в 1945 году.

Прежде всего, компьютер должен иметь следующие устройства:

Арифметическо-логическое устройство, выполняющие арифметические и логические операции;

Устройство управления, которое организует процесс выполнения программ;

Запоминающее устройство, или память для хранения программ и данных;

Внешние устройствадля ввода-вывода информации.

В основе работы компьютера лежат следующие принципы:

Принцип двоичного кодирования. Согласно этому принципу, вся информация, поступающая в ЭВМ, кодируется с помощью двоичных сигналов.

Принцип программного управления. Из него следует, что программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности.

Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому ЭВМ не различает, что хранится в данной ячейке памяти - число, текст или команда. Над командами можно выполнять такие же действия, как и над данными.

Принцип адресности. Структурно основная память состоит из пронумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка.

Машины, построенные на этих принципах, называются Фон-Неймановскими.
