Основные разделы курса ТММ

  • структура механизмов и машин;
  • геометрия механизмов и их элементов;
  • кинематика механизмов;
  • динамика машин и механизмов.

Связь курса ТММ с общеобразовательными, общеинженерными и специальными дисциплинами.

Лекционный курс ТММ базируется на знаниях полученных студентом на младших курсах при изучении физики, высшей и прикладной математики, теоретической механики, инженерной графики и вычислительной техники. Знания, навыки и умение приобретенные студентом при изучении ТММ служат базой для курсов детали машин, подъемно-транспортные машины, системы автоматизированного проектирования, проектирование специальных машин и основы научных исследований.



Механика машин и ее основные разделы

Машина - техническое устройство, выполняющее преобразование энергии, материалов и информации с целью облегчения физического и умственного труда человека, повышения его качества и производительности.

Существуют следующие виды машин:

1. Энергетические машины - преобразующие энергию одного вида в энергию другого вида. Эти машины бывают двух разновидностей:

Двигатели (рис.1.2), которые преобразуют любой вид энергии в механическую (например, электродвигатели преобразуют электрическую энергию, двигатели внутреннего сгорания преобразуют энергию расширения газов при сгорании в цилиндре).

Рис.1.2

Генераторы (рис.1.3), которые преобразуют механическую энергию в энергию другого вида (например, электрогенератор преобразует механическую энергию паровой или гидравлической турбины в электрическую).

Рис.1.3


2. Рабочие машины - машины использующие механическую энергию для совершения работы по перемещению и преобразованию материалов. Эти машины тоже имеют две разновидности:

Транспортные машины (рис.1.4), которые используют механическую энергию для изменения положения объекта (его координат).

Рис.1.4

Технологические машины (рис.1.5), использующие механическую энергию для преобразования формы, свойств, размеров и состояния объекта.

Рис.1.5


3. Информационные машины - машины, предназначенные для обработки и преобразования информации. Они подразделяются на:

Математические машины (рис.1.6), преобразующие входную информацию в математическую модель исследуемого объекта.

Рис.1.6

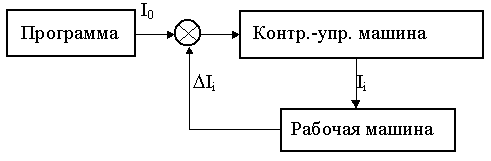

Контрольно-управляющие машины (рис.1.7), преобразующие входную информацию (программу) в сигналы управления рабочей или энергетической машиной.

Рис.1.7



Понятие о машинном агрегате.

Машинным агрегатом называется техническая система, состоящая из одной или нескольких соединенных последовательно или параллельно машин и предназначенная для выполнения каких-либо требуемых функций. Обычно в состав машинного агрегата входят : двигатель, передаточный механизм и рабочая или энергетическая машина. В настоящее время в состав машинного агрегата часто включается контрольно-управляющая или кибернетическая машина. Передаточный механизм в машинном агрегате необходим для согласования механических характеристик двигателя с механическими характеристиками рабочей или энергетической машины.

Схема машинного агрегата.

Рис.1.9


Механизм и его элементы.

В учебной литературе используются несколько определений механизма:

Первое: Механизмом называется система твердых тел, предназначенная для передачи и преобразования заданного движения одного или нескольких тел в требуемые движения других твердых тел [4, 12].

Второе: Механизм - кинематическая цепь, в состав которой входит неподвижное звено (стойка) и число степеней свободы которой равно числу обобщенных координат, характеризующих положение цепи относительно стойки [1, 3, 5, 6].

Третье: Механизмом называется устройство для передачи и преобразования движений и энергий любого рода [13].

Четвертое: Механизм - система твердых тел, подвижно связанных путем соприкосновения и движущихся определенным, требуемым образом относительно одного из них, принятого за неподвижное [14].

В этих определениях использованы раннее не определенные понятия:

Звено - твердое тело или система жестко связанных тел, входящих в состав механизма. Кинематическая цепь - система звеньев, образующих между собой кинематические пары. Кинематическая пара - подвижное соединение двух звеньев, допускающее их определенное относительное движение. Стойка - звено, которое при исследовании механизма принимается за неподвижное. Число степенейсвободы или подвижность механизма - число независимых обобщенных координат однозначно определяющее положение всех его звеньев на плоскости или в пространстве.

Из теоретической механики: Системы материальных тел (точек), положения и движения которых подчинены некоторым геометрическим или кинематическим ограничениям, заданным наперед и не зависящим от начальных условий и заданных сил, называется несвободной. Эти ограничения наложенные на систему и делающие ее несвободной называются связями. Положения точек системы допускаемые наложенными на нее связями называются возможными. Независимые друг от друга величины q1,q2, ... qn, вполне и однозначно определяющие возможные положения системы в произвольный момент времени называются обобщенными координатами системы.

Недостатками этих определений являются: первое не отражает способности механизма преобразовывать не только движение, но и силы; второе не содержит указания выполняемой механизмом функции. Оба определения входят в противоречия с определением технической системы. Учитывая сказанное, дадим следующую формулировку понятия механизм:

Механизмом называется система, состоящая из звеньев и кинематических пар, образующих замкнутые или разомкнутые цепи, которая предназначена для передачи и преобразования перемещений входных звеньев и приложенных к ним сил в требуемые перемещения и силы на выходных звеньях.

Здесь: входные звенья - звенья, которым сообщается заданное движение и соответствующие силовые факторы (силы или моменты); выходные звенья - те, на которых получают требуемое движение и силы.

Начальное звено - звено, координата которого принята за обобщенную. Начальная кинематическая пара - пара, относительное положение звеньев в которой принято за обобщенную координату.



Классификация механизмов.

Механизмы классифицируются по следующим признакам:

  1. По области применения и функциональному назначению:
    • механизмы летательных аппаратов;
    • механизмы станков;
    • механизмы кузнечных машин и прессов;
    • механизмы двигателей внутреннего сгорания;
    • механизмы промышленных роботов (манипулятороы);
    • механизмы компрессоров;
    • механизмы насосов и т.д.



  1. по виду передаточной функции на механизмы:
    • с постоянной передаточной функцией;
    • с переменной передаточной функцией:
      • с нерегулируемой (синусные, тангенсные);
      • с регулируемой:
        • со ступенчатым регулированием (коробки передач);
        • с бесступенчатым регулированием (вариаторы).



  1. по виду преобразования движения на механизмы преобразующие :
    • вращательное во вращательное:
      • редукторы wвх > wвых;
      • мультипликаторы wвх < wвых;
      • муфты wвх = wвых;
    • вращательное в поступательное;
    • поступательное во вращательное;
    • поступательное в поступательное.



  1. по движению и расположению звеньев в пространстве:
    • пространственные;
    • плоские;
    • сферические.

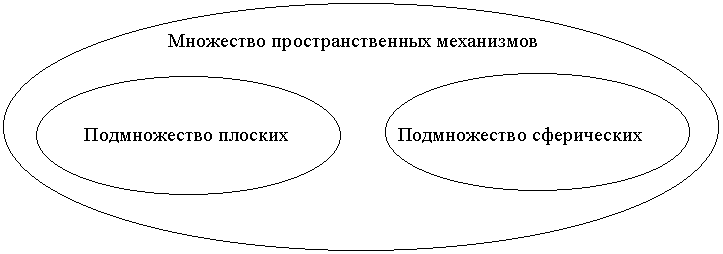

Все механизмы являются пространственными механизмами, часть механизмов, звенья которых совершают движение в плоскостях параллельных одной плоскости, являются одновременно и плоскими, другая часть механизмов, звенья которых движутся по сферическим поверхностям экивидистантным какой-либо одной сфере, являются одновременно и сферическими.

Рис.1.10
  1. по изменяемости структуры механизма на механизмы:
    • с неизменяемой структурой;
    • с изменяемой структурой.

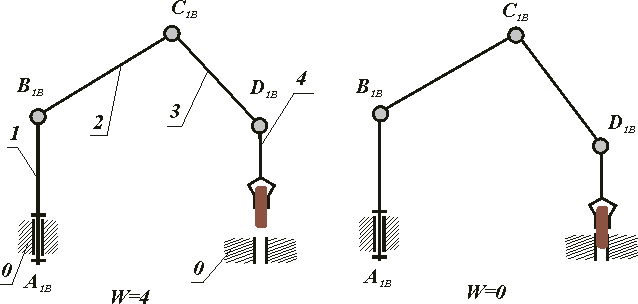

В процессе работы кривошипно-ползунного механизма насоса его структурная схема все время остается неизменной. В механизмах манипуляторов в процессе работы структурная схема механизма может изменяться. Так если промышленный робот выполняет сборочные операции , например, вставляет цилиндрическую деталь в отверстие, то при транспортировке детали его манипулятор является механизмом с открытой или разомкнутой кинематической цепью. В тот момент когда деталь вставлена в отверстие, кинематическая цепь замыкается , структура механизма изменяется, подвижность уменьшается на число связей во вновь образованной кинематической паре деталь-стойка.



Рис.1.11


Структура манипулятора изменяется и тогда, когда в одной или нескольких кинематических парах включается тормоз. Тогда подвижное соединение двух звеньев заменяется неподвижным, два звена преобразуются в одно. На рис. 1.13 тормоз включен в паре С.

Рис.1.12

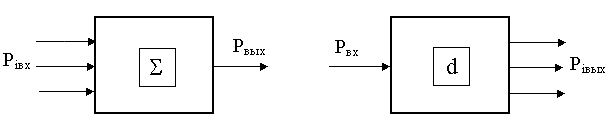

  1. по числу подвижностей механизма:
    • с одной подвижностью W=1;
    • с несколькими подвижностями W>1:
      • суммирующие (интегральные);
      • разделяющие (дифференциальные).
Рис.1.13
  1. по виду кинематических пар (КП):
    • с низшими КП ( все КП механизма низшие );
    • с высшими КП ( хотя бы одна КП высшая );
    • шарнирные (все КП механизма вращательные - шарниры).



  1. по способу передачи и преобразования потока энергии:
    • фрикционные ( сцепления );
    • зацеплением;
    • волновые (создание волновой деформации);
    • импульсные.



  1. по форме, конструктивному исполнению и движению звеньев:
    • рычажные ( рис.1.14);
    • зубчатые ( рис.1.15);
    • кулачковые ( рис. 1.16);
    • планетарные ( рис. 1.17);
    • манипуляторы ( рис.1.11-1.12).



Рис.1.14 Рис.1.15
Рис.1.16 Рис.1.17

Лекция 2

Классификация кинематических пар.

Кинематические пары (КП) классифицируются по следующим признакам:

  1. по виду места контакта (места связи) поверхностей звеньев:
    • низшие, в которых контакт звеньев осуществляется по плоскости или поверхности ( пары скольжения );
    • высшие, в которых контакт звеньев осуществляется по линиям или точкам (пары, допускающие скольжение с перекатыванием).



  1. по относительному движению звеньев, образующих пару:
    • вращательные;
    • поступательные;
    • винтовые;
    • плоские;
    • сферические.



  1. по способу замыкания (обеспечения контакта звеньев пары):
    • силовое (за счет действия сил веса или силы упругости пружины);
    • геометрическое (за счет конструкции рабочих поверхностей пары).



Рис. 2.1 Рис. 2.2



  1. по числу условий связи, накладываемых на относительное движение звеньев ( число условий связи определяет класс кинематической пары );



  1. по числу подвижностей в относительном движении звеньев.

Классификация КП по числу подвижностей и по числу связей приведена в таблице 2.1.
